Vilka verktyg behöver jag för att installera en patchpanel?

Verktygen du behöver för att installera en patchpanel: Ett direkt svar

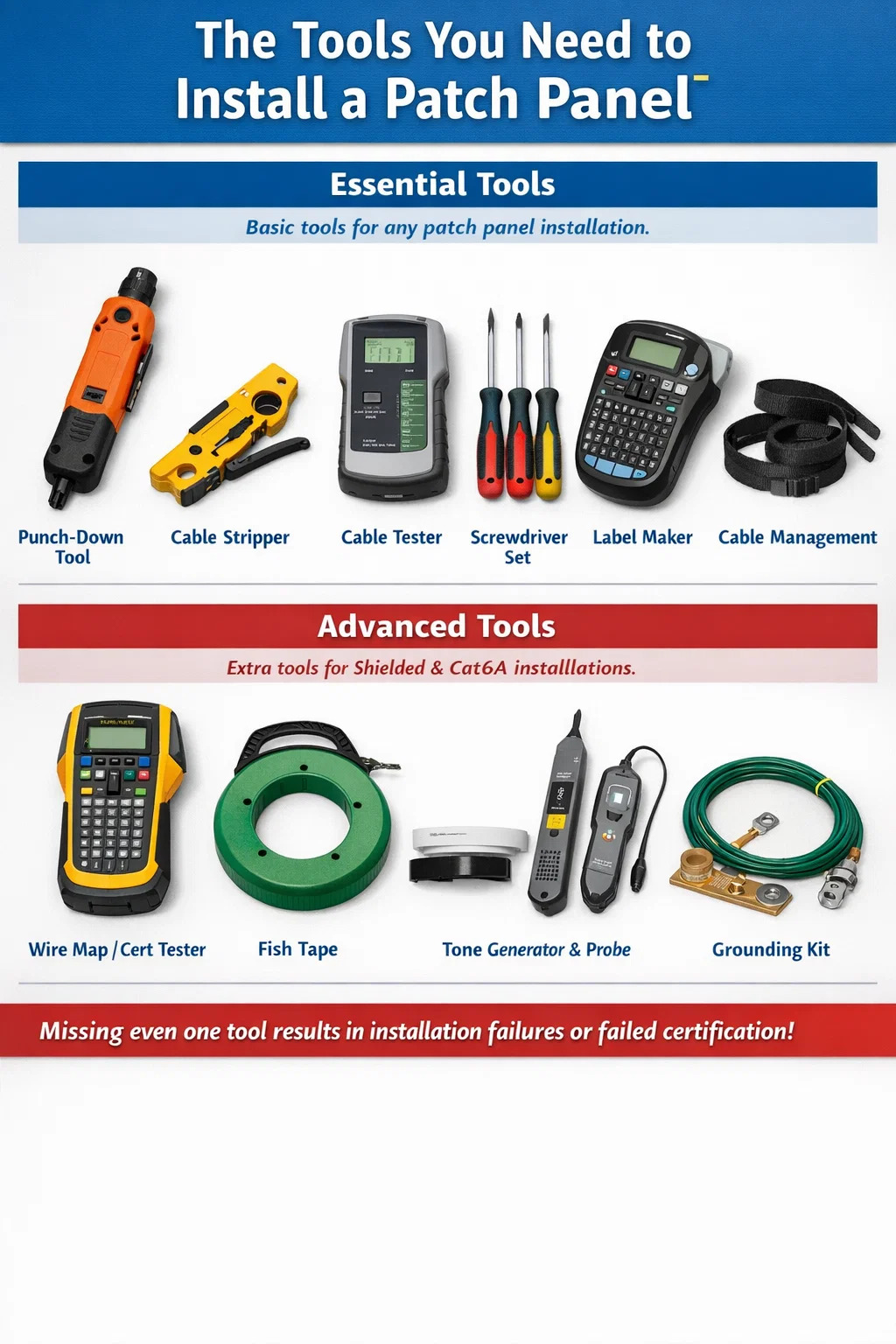

För att installera en nätverkspatchpanel , behöver du ett stansverktyg, en kabelavskiljare, en kabeltestare, en skruvmejselsats, en etikettmaskin och en kabelhanteringslösning som kardborrband eller buntband. För mer krävande installationer – särskilt Cat6A eller skärmade kablar – vill du också ha en trådkarttestare eller en fullständig certifieringstestare, ett fiskband eller kabeldragningsgrepp och en tongenerator med sond. Dessa är inte tillval. Att sakna ens en av dem resulterar i antingen en misslyckad installation, en icke-certifierad kanal eller ett underhållsproblem som dyker upp månader senare.

Avsnitten nedan delar upp varje verktyg i detalj, förklarar varför det är viktigt och ger specifika produktrekommendationer och prestandariktmärken så att du kan fatta välgrundade köpbeslut innan jobbet börjar.

Punch-Down Verktyg: Det mest kritiska instrumentet på jobbet

Punch-down-verktyget är den enskilt viktigaste utrustningen för alla installationer av patchpaneler. Den placerar individuella ledare i 110-stil IDC (isolation displacement connector)-block på baksidan av panelen. När verktyget slår ner skär ett blad samtidigt av den överflödiga tråden och tvingar ledaren till en tät elektrisk förbindelse med IDC-terminalen. Görs på rätt sätt ger detta en gastät anslutning klassad för hela livscykeln för kabelsystemet – ofta 20 år .

Det finns två primära punch-down verktygstyper: slag och icke-slag. Slagverktyg använder en fjäderbelastad mekanism som levererar en kalibrerad slagkraft. Slagfria (manuella) verktyg kräver att installatören utövar tryck för hand. För professionell installation av nätverkspatchpaneler, använd alltid ett nedslagningsverktyg. Handtrycksverktyg producerar inkonsekvent sittdjup, vilket direkt översätts till varierande insättningsförluster och misslyckanden med near-end crosstalk (NEXT) under kanalcertifiering.

Att välja rätt blad

Slagnedslagsverktyg accepterar utbytbara blad. De två vanligaste är 110-bladet och Krone-bladet. Nästan alla nordamerikanska patchpaneler använder block i 110-stil , så ett 110-blad är standardutgångspunkten. Europeiska och vissa internationella installationer kan använda Krone-block. Bekräfta blocktypen som är tryckt på baksidan av din panel innan du köper blad. Användning av fel blad kommer fysiskt att skada IDC-terminalerna och förstöra den elektriska anslutningen.

De flesta slagverktyg har en hög/låg kraftväljare. Hög kraft används för initiala avslutningar på styva Cat6A-ledare. Låg kraft fungerar för lättare Cat5e-tråd eller för att återsätta en ledare som inte satte sig helt vid den första passagen. Fluke Networks, Paladin Tools och Klein Tools erbjuder alla tillförlitliga slagnedslagsverktyg i prisklassen $30–120 $, med professionella alternativ från Fluke och Ideal Industries som är högre.

Ergonomi spelar roll vid stora jobb

På ett jobb med 200 uppsägningar blir verktygsergonomi en verklig faktor. Billiga stansverktyg med hårdplasthandtag orsakar handtrötthet som leder till förhastade avslutningar och missade sittplatser. Verktyg med gummerade grepp och dämpad stötförmåga – som Fluke Networks D914S eller Klein Tools VDV427-300 – minskar repetitiv belastning avsevärt. Om du avslutar mer än 100 portar i en enda session , investera i ett verktyg med ett ergonomiskt handtag. Premien på $30–$50 betalar sig snabbt tillbaka i noggrannhet och minskad omarbetning.

Kabelavdragare och trådförberedande verktyg

Innan någon ledare vidrör ett stansblock måste kabelmanteln tas bort rent. En dedikerad kabelavdragare - inte en verktygskniv, inte en sax - är det rätta verktyget för detta steg. Kabelavdragare för tvinnade kablar är utformade för att riva manteln på ett kontrollerat djup så att bladet aldrig hackar ledarna eller parets isolering under.

Nickade ledare är en av de främsta orsakerna till marginella eller misslyckade kanaltester. Ett hack minskar ledarens tvärsnittsarea, ökar motståndet och skapar en reflekterande diskontinuitet som visar sig som ett returförlustfel på en certifieringstestare. Smäcket kanske inte är synligt för blotta ögat, men en Fluke DSX-8000 eller liknande testare kommer att flagga det varje gång.

Rotary Strippers vs Blade Strippers

Roterande kabelborttagare lindar runt kabeln och river manteln när du roterar verktyget. Detta ger en ren, enhetlig skårlinje runt jackans hela omkrets. Avdragare i bladstil gör ett enda längsgående snitt och kräver att installatören drar tillbaka jackan. Båda fungerar bra i erfarna händer. Roterande verktyg från Jonard Tools (modell UST-100) och Klein Tools (VDV110-095) används ofta i kommersiella installationer och kostar under $25 .

Specifikt för Cat6A-kabel är jackan tjockare och styvare än Cat5e eller Cat6. Se till att din strippers bladdjup är justerbar, eller köp en stripper speciellt klassad för Cat6A. Flera tillverkare säljer combo strippers som hanterar både Cat5e/6 och Cat6A med en enkel bladdjupsjusteringsskruv.

Sax och flush cutters

En vass sax eller sänkt diagonaltång behövs för att trimma splines (den interna separatorn som finns i många Cat6-kablar) och för att rensa upp ledarändarna innan insättningen. Spline, om den inte trimmas bakåt i jämnhöjd med jackans kant, kan trycka isär enskilda par under avslutningen och få parets geometri att förskjutas tillräckligt för att påverka NÄSTA-värdena. Ett par $10–$15 spolskärare av elektronikkvalitet hanterar detta rent och exakt.

Skruvmejslar och rackmonteringshårdvara

En nätverkspatchpanel monteras i ett 19-tums EIA-ställ eller väggmonterat hölje med standardskruvar. De flesta rack accepterar antingen M6-skruvar eller 10-32 skruvar beroende på racktillverkare och modell. Du behöver rätt skruvmejsel - vanligtvis en # 2 Phillips eller en flathead - plus de matchande rackmuttrarna och skruvarna.

Burmuttrar är den vanligaste rackmonteringsutrustningen i 19-tums utrustningsställ. De snäpper fast i rackskenor med fyrkantiga hål och accepterar M6-skruvar. Att installera burmuttrar utan rätt verktyg för insättning av burmutter är smärtsamt - de vassa kanterna på muttern skär av fingrarna vid upprepade installationer. A dedikerade burmutterverktyg kostar $5–$15 och eliminerar både smärtan och risken att tappa burmuttrar i racket under installationen.

Momentkrav

För hårt åtdragande ställskruvar remsar burmuttrarna och förvränger patchpanelens monteringsöron. Under åtdragning lämnar panelerna lösa, vilket orsakar vibrationsskador över tid och skapar säkerhetsrisker i seismiska zoner. De flesta rackhårdvaruspecifikationer kräver 0,5–0,8 Nm vridmoment på M6-stångskruvar. En grundläggande momentskruvmejsel med ett stjärnbitsset säkerställer ett konsekvent vridmoment utan gissningar, särskilt användbart när du installerar paneler i högvibrerande miljöer som industrianläggningar eller datacenter med kylfläktar med höjda golv som körs kontinuerligt.

Kabeltestare och certifieringsutrustning

När nätverkspatchpanelen är avslutad och monterad måste varje port testas. Vilken typ av testare du behöver beror på om du utför en kontinuitetskontroll eller en fullständig kanalcertifiering.

Basic Wire Map Testers

En trådkartstestare kontrollerar att alla åtta ledarna i en tvinnad parkabel är korrekt anslutna från ände till ände – inga öppningar, inga kortslutningar, inga omvända par och inga delade par. Detta fångar upp de vanligaste punch-down-felen till ett pris som är tillgängligt för alla: anständiga wire map-testare från Klein Tools, Fluke Networks och TREND Networks finns tillgängliga för $30–$150 . Fluke Networks MicroMapper och Klein Tools VDV501-851 är båda tillförlitliga alternativ för grundläggande verifieringsarbete.

Enbart kabelkarttestning är inte tillräckligt för att certifiera en kanal för Cat6, Cat6A eller någon klassificerad prestandastandard. Det bekräftar bara fysisk kontinuitet, inte elektrisk prestanda. För en professionell installation där slutanvändaren förväntar sig en garanti- eller certifieringsrapport behöver du en prestandatestare.

Fälttestare med certifieringsgrad

Certifieringstestare mäter varje parameter som krävs av TIA-568.2-D och ISO/IEC 11801: insättningsförlust, NEXT, FEXT, PSNEXT, returförlust, utbredningsfördröjning och fördröjningsskev. Fluke Networks DSX-8000 är branschens riktmärke, som kan certifiera Cat8-kanaler i under 10 sekunder per kanal . IDEAL Industries SignalTEK NT och TREND Networks LanTEK IV är konkurrenskraftiga alternativ till lägre prisnivåer.

Certifieringstestare är dyra – Fluke DSX-8000 kostar över 9 000 USD – men uthyrningsprogram från stora leverantörer och verktygsuthyrningsföretag gör dem tillgängliga för enskilda projekt. För entreprenörer som installerar nätverkspatchpaneler regelbundet är det en direkt affärsinvestering att äga en certifieringstestare. En enda misslyckad kanal som kräver omarbetning kostar mer i arbetskraft än en månads hyra av verktyg.

Fibertestverktyg

Om din patchpanelinstallation inkluderar fiber keystone-moduler eller förterminerade fiberkassetter, behöver du också en optisk förlusttestset (OLTS) och helst en optisk tidsdomänreflektometer (OTDR). En OLTS mäter änd-till-ände insättningsförlust i dB och bekräftar att länken uppfyller kanalbudgeten. En OTDR identifierar platsen och omfattningen av enskilda händelser – kopplingar, skarvar, böjar – längs fiberbanan. OLTS-enheter på nybörjarnivå från EXFO, AFL och Fluke Networks börjar kl runt 800–1 500 dollar för enkelläges/multimode combo-testare.

Tongenerator och sond (toner och stav)

En tongenerator och induktiv sond – vanligtvis kallad toner och stav eller räv och hund – är avgörande för att spåra omärkta kablar och identifiera vilken kabeldragning som ansluter till vilken patchpanelport. Tongeneratorn ansluts till ena änden av en kabel och skickar en hörbar tonsignal längs ledningen. Den induktiva sonden upptäcker signalen utan att kräva fysisk kontakt, vilket gör att du kan skanna ett knippe kablar och identifiera den korrekta med den högsta tonen.

Detta verktyg är inte förhandlingsbart i eftermonterings- eller uppgraderingsprojekt där befintliga kablar saknar dokumentation. Även i nya installationer hjälper en toner att snabbt bekräfta att en specifik kabeldragning från ett vägguttag har hamnat på rätt patchpanelport innan avslutning. Pålitliga tongeneratorer och prober från Fluke Networks (Pro3000), Klein Tools (VDV500-820) och TREND Networks finns tillgängliga i $50–$150 intervall .

Vissa avancerade wire map-testare inkluderar tongenereringsförmåga, vilket minskar antalet separata verktyg som behövs på jobbet. Kontrollera funktionslistan för din testare innan du köper en fristående toner för att undvika överflödig utrustning.

Etikettmaskin och dokumentationsverktyg

Varje port på en nätverkspatchpanel måste märkas vid installationstillfället. Att försöka märka retroaktivt – efter att stället är fullt och lappsladdar är på plats – är betydligt svårare och ger resultat av lägre kvalitet. En dedikerad etikettmaskin som producerar värmekrympande eller laminerade etiketter är ett standardverktyg för alla professionella kablagejobb.

Brady och HellermannTyton tillverkar etikettskrivare speciellt utformade för nätverkskablar. Brady BMP21-PLUS och HellermannTyton TAG-IT används båda i stor utsträckning i kommersiella installationer. Dessa skrivare accepterar etikettkassetter som är kompatibla med patchpaneletikettremsor, kabelomslutningsetiketter och portflaggor. Etiketterna bör innehålla portidentifieraren, destinationsuttaget och kabelkategorin. A konsekvent märkningssystem tillämpas från dag ett minskar felsökningstiden med timmar under systemets livstid.

Kabelschema och As-Built-dokumentation

En etiketttillverkare producerar de fysiska etiketterna. Det medföljande kabelschemat – ett kalkylblad eller databas som mappar varje portidentifierare till dess fysiska ursprung, kabelkategori, installationsdatum och testresultat – är dokumentationen som gör etiketterna användbara. De flesta certifieringstestare kan exportera testresultat direkt till en PC i PDF- eller CSV-format. Genom att integrera dessa resultat i ett kabelschema skapas en komplett, granskningsbar registrering av installationen. Den här dokumentationen krävs för de flesta tillverkarsystemgarantier och förväntas av IT-avdelningar för företag som en leverans i alla kontrakterade kabelprojekt.

Kabelhanteringsverktyg och tillbehör

Att installera en nätverkspatchpanel handlar inte bara om själva panelen – det inkluderar att hantera kabeldragningarna som matas in på baksidan av panelen och patchkablarna som ansluter de främre portarna till nätverksutrustning. Dålig kabelhantering är ett av de vanligaste problemen i installerade nätverk och ett av de enklaste att förebygga med rätt verktyg till hands.

Kardborrband och kardborreband

Kardborreband med kardborreband är det föredragna fästet för buntning av kabeldragningar i alla installationer som följer TIA-569 eller ISO/IEC 14763 kabelhanteringsstandarder. Blixtlås i plast, när de dras åt för hårt, deformerar kabelmanteln och komprimerar paren inuti, vilket ökar överhörningen och kan potentiellt orsaka kanalcertifieringsfel. Kardborrband utövar ingen tryckkraft och kan flyttas om så många gånger som behövs. Panduit och HellermannTyton tillverkar båda kardborrebandsprodukter som är specifikt klassade för användning av strukturerade kablar. En påse med 100 kardborreband kostar 10–20 USD och hanterar hanteringsbehoven för en typisk 24-portars panelinstallation.

Horisontella kabelhanterare

En 1U horisontell kabelhanterare monterad direkt ovanför eller under varje patchpanel håller de främre patchsladdarna organiserade och förhindrar dem från att hänga ner på intilliggande utrustning. Utan kabelhanterare skapar en 48-portars panel med 48 patch-kablar en massa kablar som blockerar luftflödet, gör portidentifiering svårt och trasslar närhelst en enda sladd behöver flyttas. Kabelhanterare med fingerkanaler (plastfingrar som leder sladdar sida till sida) är det mest effektiva formatet och finns tillgängliga från Panduit, Leviton och tillverkare av generiska racktillbehör för $15–$60 per 1U-enhet .

J-krokar och kabelstödshårdvara

Bakom patchpanelen behöver de inkommande kabeldragningarna stöd med jämna mellanrum för att förhindra att kabelbuntens vikt drar i anslutningarna. J-krokar - sadelformade plast- eller metallstöd som fästs på rackskenor, kabelrännestrukturer eller väggreglar - håller kabelbuntar utan att komprimera dem. TIA-569 rekommenderar supportpunkter var 4–5 fot (1,2–1,5 meter) längs horisontella kabeldragningar. J-krokar är billiga ($0,50–$2,00 styck) men måste installeras innan kablarna dras, vilket gör dem till en planeringsartikel lika mycket som ett verktyg.

Fisktejp, kabeldragningsverktyg och åtkomstutrustning

Såvida inte kabeldragningarna redan är fördragna till patchpanelens plats, behöver du verktyg för att dra kablar genom väggar, ovanför tak och genom ledningar. De specifika verktygen beror på installationsmiljön, men följande är genomgående nödvändigt.

Fisktejp

En fisktejp är en lång, halvstyv stål- eller glasfibertejp som kan skjutas genom kanaler eller vägghål för att skapa en dragbana. När fiskbandet når destinationspunkten fästs kabeln på tejpen och dras tillbaka genom. Fisktejper i stål 50-fots och 100-fots längder hantera de flesta kommersiella installationsscenarier. Fisktejp av glasfiber är att föredra i miljöer med strömförande elektriska ledningar i närheten eftersom glasfiber är icke-ledande. Klein Tools, Greenlee och Milwaukee tillverkar alla pålitliga fisktejpprodukter.

Glödstavar och flexbitar

Glödstavar är tryckstänger av glasfiber som används för att navigera kabel genom öppna takförslutningsutrymmen där en fisktejp skulle vara för styv för att manövrera runt hinder. De ansluter ände till ände i sektioner som vanligtvis är 4 fot långa, vilket tillåter körningar av 20–30 fot eller mer genom trånga utrymmen över tak. Flexbits – långa, flexibla borrbitsförlängningar – används för att borra genom brandstopp, toppplattor och vägghåligheter på platser där vanliga borrkronor inte kan nå.

Trappstege och säkerhetsutrustning

De flesta installationer av nätverkspatchpaneler involverar arbete på höjden – ovanför takplattor, ovanpå stegställ eller att nå in i toppen av höga utrustningsställ. En 6-fots stegstege i glasfiber är en standardmonteringsutrustning. I datacenter med förhöjda golv eller höga ställ med öppen ram är en stabil plattformstrappa lika viktig. Personlig skyddsutrustning inklusive skyddsglasögon (för att borra och stansa ner ledare som kan snäppa och bli projektiler) och skärtåliga handskar (för att hantera kabelkanter och rackskenor) ska bäras under hela installationen.

Komplett verktygslista efter installationsfas

Tabellen nedan organiserar de nödvändiga verktygen efter fas av en typisk nätverkspatchpanelinstallation, från kabeldragning till slutlig dokumentation. Använd detta som en checklista före jobbet för att säkerställa att inget saknas innan arbetet börjar.

Verktyg som är specifika för skärmade och Cat6A patchpanelinstallationer

Shielded twisted pair (STP)-kablar och Cat6A-installationer har specifika verktygskrav utöver standarduppsättningen. Att ignorera dessa skillnader leder till jordningsfel, skärmkontinuitetsavbrott och certifieringstestfel som är dyra att diagnostisera och åtgärda i efterhand.

Skärmade kabelförberedande verktyg

STP-kabeln har en folie eller flätad skärm som sveper runt alla fyra paren. Efter att manteln har tagits bort måste denna skärm försiktigt vikas tillbaka över kabelmanteln utan att den slits sönder och sedan fästas på den skärmade patchpanelens metalliska kontakthus under avslutningen. En tång med finspets och ett dedikerat skärmat keystone-uttagsavslutningsverktyg (levererat av paneltillverkaren) behövs för detta steg. Försök att vika och binda skölden med bara händer ger inkonsekvent skärmkontakt, vilket motverkar syftet med skärmade kablar.

Jordningsverktyg och hårdvara

En skärmad nätverkspatchpanel måste anslutas till rackets jordningsbuss, som i sin tur ansluter till byggnadens telekommunikationsjord- och bindningssystem (enligt definitionen i TIA-607-C). Detta kräver en jordledare (minst 6 AWG koppar för rack-till-jord-limning i de flesta kommersiella installationer), ett pressverktyg för klackar och lämpliga kompressionsklackar. En multimeter används för att verifiera kontinuiteten i jordbanan från panelen till huvudjordningselektroden. Om markbanan är öppen eller överstiger 1 ohm motstånd kommer skärmningssystemet inte att fungera som det är tänkt.

Cat6A-specifika överväganden

Cat6A-kabeln är betydligt större i diameter än Cat6—vanligtvis 7–8 mm mot 5–6 mm —och kräver större kabelhanteringstillbehör (bredare J-kroksadlar, kabelhanterare med högre kapacitet) och ett stansverktyg inställt på hög kraft för de styvare 23 AWG-ledarna. Den ökade diametern innebär också att en 48-portars Cat6A trådbunden panel kommer att ha ett mycket tjockare kabelbunt bakom sig än en motsvarande Cat6 panel. Det bakre kabelhanteringsutrymmet måste planeras i enlighet med detta, med minst 3–4 tums fritt djup bakom panelen för bunthantering.

Säkerhetsverktyg och personlig skyddsutrustning

Installation av lapppaneler är ett fysiskt handelsarbete med verkliga skaderisker. Följande PPE och säkerhetsverktyg bör ingå i varje installatörssats.

• Skyddsglasögon: Krävs vid borrning, stansning av ledare och kapning av kabel. Trådändar och mantelfragment kan bli höghastighetsprojektiler.
• Skärtåliga handskar (nivå A4 eller högre): Rackskenor och utstansade kanter har skarpa grader. Skärtåliga handskar klassade till ANSI/ISEA 105 nivå A4 ger tillräckligt skydd utan att avsevärt försämra fingerfärdigheten för kabelhantering.
• N95 andningsskydd: Krävs vid arbete i takrum med glasfiberisolering, spraybrandskydd eller ansamlingar av damm och partiklar.
• Knäskydd: Att avsluta kablar vid lapppaneler på golvnivå i väggmonterade kapslingar kräver ihållande knästående. Knäskydd av professionell kvalitet minskar trötthet och förhindrar skador på betong- eller klinkergolv.
• Pannlampa eller arbetslampa: Baksidan av ett ställ är mörkt. En pannlampa lämnar båda händerna fria för kabelarbete och eliminerar behovet av en medhjälpare för att hålla en ficklampa.
• Icke-ledande stegstege: Stegar av glasfiber är obligatoriska vid arbete i närheten av strömförande elektrisk utrustning. Aluminiumstegar utgör en elstötsrisk i serverrum där kraftdistributionsenheter (PDU) och UPS-system är installerade.

Startpaket vs. Professional Kit: Vad ska man budgetera

För någon som installerar en nätverkspatchpanel för ett litet hem eller ett litet kontor för första gången, täcker ett minimalt verktygspaket det väsentliga utan onödiga kostnader. För en professionell installatör som regelbundet använder patchpaneler i kommersiella projekt, levererar ett komplett kit den kvalitet och hastighet som professionellt arbete kräver.

För professionella entreprenörer som inte kan motivera att köpa en certifieringstestare direkt, kostar det vanligtvis att hyra från Fluke Networks direkt eller via auktoriserade hyrespartners $150–$300 per vecka , vilket gör certifiering ekonomiskt tillgänglig även för användning i ett projekt.
