Vilka är de två typerna av patchpaneler?

De två typerna av patchpaneler: ett direkt svar

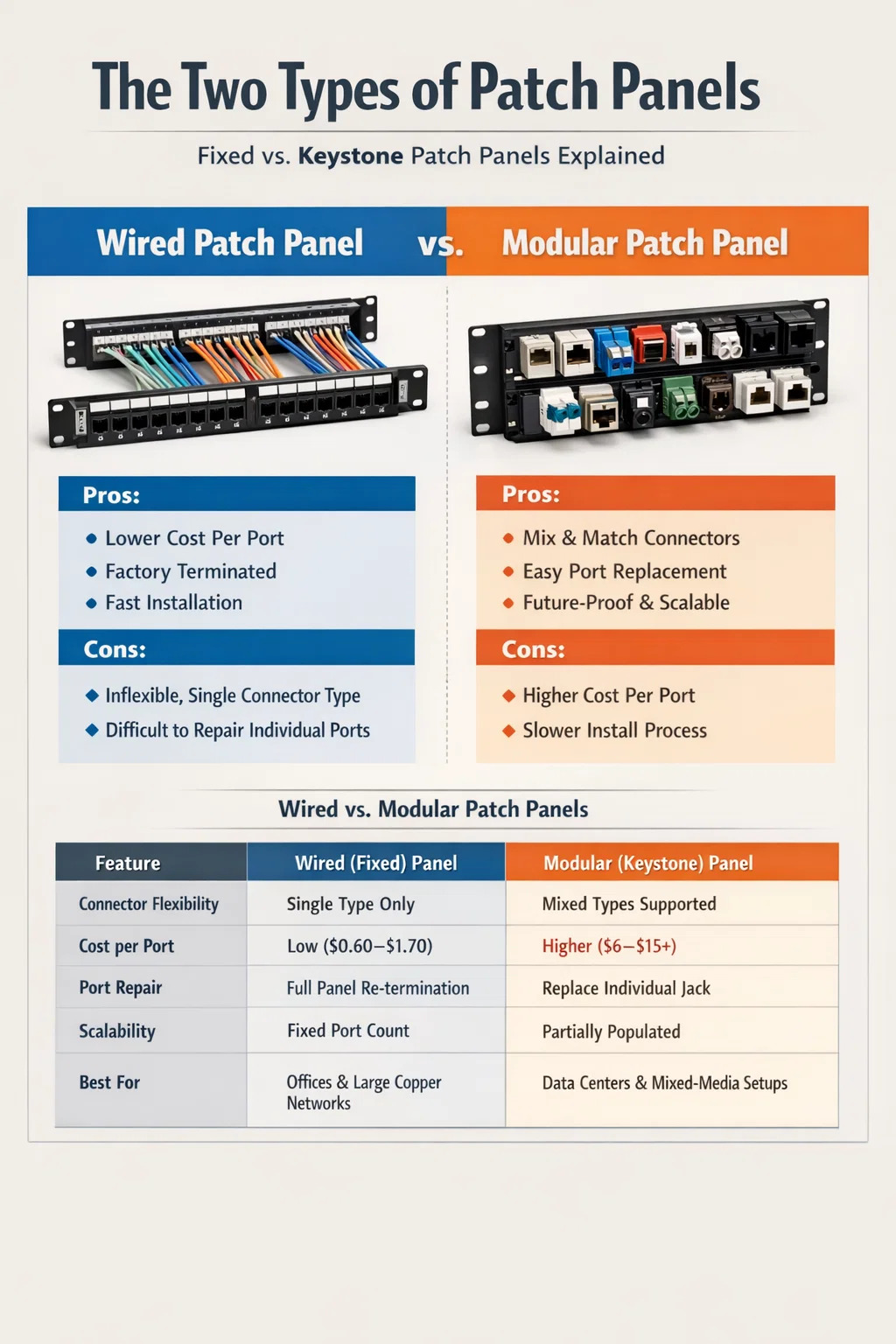

De två huvudtyperna av patchpaneler är trådbundna (fasta) patchpaneler och modulära (keystone) patchpaneler . Dessa två kategorier utgör grunden för strukturerad kablage i praktiskt taget alla datacenter, serverrum och kommersiella nätverksinstallationer. Det är viktigt att förstå skillnaden mellan dem innan du köper en nätverkspatchpanel eller designar en kabellayout, eftersom fel val kan skapa onödiga kostnader, inflexibilitet eller prestandaproblem längre fram.

En trådbunden patchpanel levereras med kablar som redan är avslutade på baksidan av panelen på fabriken. En modulär patchpanel, å andra sidan, levereras som en tom ram som accepterar utbytbara keystone-uttag, vilket gör att installatören kan välja kontakttyper, kategorier och till och med blanda mediatyper inom en enda panel. Båda har samma kärnfunktion – organisera och dirigera nätverksanslutningar – men de gör det på fundamentalt olika sätt och passar olika installationsscenarier.

Kabelanslutna patchpaneler: förterminerade och redo att distribueras

En kabelansluten patchpanel, ibland kallad en fast eller punch-down patchpanel, har sina bakre portar redan avslutade med 110-typ punch-down block eller liknande kontakter. Kabeln går från fältet – vägguttag, kabelrännor, golvboxar – stansas ner direkt på dessa block med hjälp av ett nedstansningsverktyg. Framsidan av panelen exponerar standard RJ45-portar där korta patchkablar ansluter utrustning till resten av nätverket.

Denna typ av nätverkspatchpanel är den traditionella arbetshästen för strukturerade kablar. Den är allmänt tillgänglig i 24-portars och 48-portars konfigurationer , och de flesta modeller upptar antingen 1U eller 2U rackutrymme. Standardalternativ är klassade för Cat5e, Cat6 eller Cat6A prestanda, med Cat6A paneler som kan stödja 10 Gigabit Ethernet över avstånd upp till 100 meter .

Fördelar med trådbundna patchpaneler

• Lägre initialkostnad per port jämfört med modulära alternativ
• Konsekvent avslutningskvalitet på fabriksnivå över alla hamnar
• Enklare installationsprocess för storskaliga enhetliga distributioner
• Bevisad tillförlitlighet i miljöer med tusentals installerade portar
• Bred tillgänglighet från leverantörer inklusive Panduit, Leviton, Belden och CommScope

Begränsningar för trådbundna patchpaneler

Den största nackdelen är oflexibilitet. Varje port på en trådbunden panel är av samma kontakttyp. Om du behöver en blandning av Cat6 kopparportar tillsammans med fiber- eller koaxialanslutningar, kan du inte uppnå det inom en enda trådbunden panel. Dessutom, om en enskild port skadas, innebär att byta ut den vanligtvis att man byter ut eller återupptar hela panelen eller åtminstone det enskilda blocket. För miljöer där kabelkraven förändras ofta, blir denna stelhet ett verkligt driftsproblem.

Trådbundna patchpaneler är bäst lämpade för stora kontorsinstallationer, skolnätverk och industriella miljöer där hundratals identiska kopparkörningar måste avslutas snabbt och kostnadseffektivt. En typisk 48-portars Cat6 trådbunden panel kan kosta så lite som $30–$80, vilket gör den attraktiv för budgetkänsliga projekt.

Modulära patchpaneler: flexibla och framtidsredo

En modulär patchpanel är ett tomt chassi, vanligtvis erbjuds i 12, 24 eller 48-portars ramar, designat för att acceptera individuella keystone-uttag. Varje kortplats i ramen kan hålla en annan typ av jack-Cat5e, Cat6, Cat6A, fiber LC, fiber SC, koaxial F-typ, eller till och med USB eller HDMI keystone-moduler. Detta gör den modulära nätverkspatchpanelen till det mest mångsidiga alternativet som finns inom strukturerad kablage idag.

Installationen innebär att de valda keystone-uttagen snäpps fast i panelramen och sedan avslutas varje uttag individuellt. Själva domkrafterna kan stansas ner, verktygsfria eller förterminerade beroende på vald domkraftsmodell. När det väl har installerats, presenterar framsidan av varje uttag lämpligt portgränssnitt för användaren.

Fördelar med modulära patchpaneler

• Full flexibilitet att blanda kontakttyper inom en enda panel
• Enkla reparationer på portnivå: byt ut ett enda skadat keystone-uttag utan att byta ut hela panelen
• Skalbarhet – börja med en delvis fylld panel och lägg till portar när behoven växer
• Stöder framtida uppgraderingar genom att byta keystone-moduler till högre klassade kategorier
• Idealisk för datacenter, AV-installationer och multimediamiljöer

Begränsningar för modulära patchpaneler

Modulära paneler har en högre kostnad per port. Enbart en kvalitets 24-portars modulär keystone-panelram kan kosta $20–$50, och varje enskild Cat6A keystone-uttag kan lägga till ytterligare $5–$15 per port. För en fullt befolkad 48-portars Cat6A-modulpanel kan de totala komponentkostnaderna nå $300–$600 eller mer , jämfört med under 100 USD för en motsvarande trådbunden panel. Arbetstiden är också längre, eftersom varje domkraft måste avslutas individuellt och knäppas på plats.

Konsistensen av prestanda beror också på kvaliteten på de individuella keystone-uttag som valts. Att blanda lågkvalitativa uttag från tredje part i en panelram av märket kan producera inkonsekventa överhörnings- och insättningsförlustmätningar, vilket potentiellt misslyckas med kanalcertifieringstest. Använd alltid domkrafter och ramar från samma tillverkares testade och certifierade system när det är möjligt.

Jämförelse sida vid sida: Trådbundna vs. modulära patchpaneler

Tabellen nedan sammanfattar de viktigaste skillnaderna för att hjälpa dig att bestämma vilken typ av nätverkspatchpanel som passar dina projektkrav.

Hur man väljer rätt Nätverkspatchpanel för ditt projekt

Att välja mellan en trådbunden och modulär nätverkspatchpanel beror på fyra praktiska faktorer: budget, mediavariation, förväntad tillväxt och underhållsförväntningar. Det finns inget universellt överlägset alternativ – båda typerna används framgångsrikt i professionella installationer varje dag.

Budgetdrivna projekt

Om projektet innebär uppsägning 100 eller fler kopparserier av samma kategori och cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Mixed-media och datacentermiljöer

Datacenter kombinerar rutinmässigt koppar-Ethernet, fiberupplänkar och ibland koaxial- eller ljudanslutningar i samma rack. En modulär nätverkspatchpanel hanterar alla dessa i en enda 1U-ram, vilket håller racket organiserat och minskar antalet paneler som behövs. Många företagsdatacenter standardiserar på modulära paneler specifikt eftersom de kan uppgradera enskilda fiberportar från 1G LC till 10G LC eller 25G LC helt enkelt genom att byta keystone-moduler, utan att dra om kablar eller byta ut hela paneler.

Underhåll och långtidsservice

I miljöer med hög hamnövergång – co-working-utrymmen, hotellaffärscenter, evenemangslokaler – tar individuella keystone-uttag fysiska övergrepp från upprepade plug-in- och plug-out-cykler. En modulär panel gör att en tekniker kan byta ut ett slitet uttag på mindre än två minuter, till en kostnad av $5–$10, utan att störa några andra anslutningar. Samma reparation på en trådbunden panel kräver omstansning av ett block eller byte av hela panelenheten, vilket kan innebära 30–60 minuters driftstopp per incident.

Framtidssäkrande och tekniska uppgraderingar

Nätverksstandarder utvecklas. Cat6A är nu det rekommenderade minimum för nya kommersiella installationer enligt TIA-568.2-D, och 10GBase-T är allt vanligare även i SMB-miljöer. Om du använder en kabelansluten Cat6-panel idag och behöver Cat6A-prestanda om tre år byter du ut hela panelen. Med en modulär panel byter du keystone-uttag samtidigt som du behåller ramen. Den distinktionen spelar mindre roll i en 24-ports garderob men blir betydande över en 10-racks datacenter med 480 portar .

Utöver de två huvudtyperna: vinklade, skärmade och tomma patchpaneler

Medan trådbundna och modulära är de två grundläggande kategorierna, kommer båda typerna i specialiserade varianter som uppfyller specifika installationskrav.

Vinklade patchpaneler

Vinklade patchpaneler lutar de främre portarna i 45 grader och drar patchkablarna åt sidan istället för rakt ut mot rackets framsida. Detta minskar dramatiskt böjradien på patchkablar och håller högdensitetsställen betydligt renare. Vinklade paneler finns tillgängliga i både trådbundna och modulära format och används ofta i top-of-rack switchar där kabelhantering är kritisk. Vissa mönster vinklar endast den nedre raden av portar, vilket skapar en hybrid platt/vinklad layout för maximal densitet.

Skärmade (STP) patchpaneler

I miljöer med betydande elektromagnetisk störning – tillverkningsgolv, sändningsanläggningar, medicinska bildrum – kräver skärmad tvinnat par (STP) kablar en skärmad patchpanel för att upprätthålla kontinuiteten hos kabelskärmen genom hela länken. En skärmad nätverkspatchpanel inkluderar metalliska porthöljen och en jordstång som binder till rackets jordbana. Att använda en oskärmad panel med STP-kabel bryter avskärmningen vid panelen, vilket motverkar dess syfte helt. Skärmade paneler finns i både trådbundna och modulära typer, även om de har en kostnadspremie på ungefär 30–50 % jämfört med motsvarande oskärmade modeller .

Tomma patchpaneler

Tomma patchpaneler har inga portar alls. De används enbart för rackhantering – fyller tomma 1U-utrymmen för att förbättra luftflödet, blockera damm eller tillhandahålla en märkt yta för dokumentation. Även om det inte är en funktionell datadistributionskomponent, är tomma paneler en professionell finish i alla välorganiserade rack och nämns här eftersom de ofta är grupperade tillsammans med funktionella patchpaneler i leverantörskataloger och kan orsaka förvirring för förstagångsköpare.

Portdensitet, rackenheter och kabelhanteringsöverväganden

Båda typerna av patchpaneler måste utvärderas inte bara efter kontakttyp utan efter hur de passar in i den övergripande racklayouten. Ett standard 19-tums EIA-ställ ger 42U användbart utrymme . Dåligt panelval kan slösa rackenheter, skapa mardrömmar för kabelhantering och göra felsökning smärtsam.

En 48-portars 1U trådbunden patchpanel packar portarna tätt och lämnar lite horisontellt utrymme för kabelhanteringsklämmor. Många installatörer kopplar ihop varje 48-portars panel med en 1U horisontell kabelhanterare direkt under den, vilket ger avkall på 2U per panel men förbättrar den långsiktiga underhållsbarheten dramatiskt. En panel med 24 portar i 1U ger mer horisontellt andningsrum mellan portarna, vilket gör det lättare att märka och spåra enskilda kablar utan att störa angränsande anslutningar.

För modulära paneler måste det extra djup som krävs av vissa keystone-jackdesigner verifieras mot det bakre spelrummet på stativet. Vissa Cat6A keystones sträcker sig 2–3 tum bakom panelytan, och i väggmonterade höljen med grunt djup med endast 12–14 tums djup kan detta göra installationen fysiskt omöjlig utan noggrann förplanering.

Praxis för märkning och dokumentation

Oavsett paneltyp är korrekt märkning lika viktig som själva hårdvaran. Branschens bästa praxis kräver att varje port ska märkas med en unik identifierare som mappas till ett kabelschema som dokumenterar ursprungspunkt, destination, kabelkategori, installationsdatum och testresultatreferens. De flesta kvalitetspatchpaneler har en etikettremsa under eller ovanför portarna. Användning av Brady, HellermannTyton eller liknande märkningssystem med värmekrympande eller självlaminerande etiketter håller identifierare läsbara för 10 år även i dammiga eller fuktiga miljöer.

Installation Best Practices för båda paneltyperna

Oavsett vilken typ av nätverkspatchpanel du väljer, säkerställer en uppsättning konsekventa installationsmetoder att kanalprestandan uppfyller eller överträffar rankade specifikationer.

• Bibehåll parvridning inom 13 mm från termineringspunkten för att minimera överhörning, särskilt på Cat6A-installationer.
• Lämna minst 12 tum av serviceöglan bakom panelen för att tillåta återuppkoppling utan att dra i ny kabel.
• Överskrid aldrig kabelns minsta böjradie – vanligtvis 4x kabeldiametern för oskärmad och 8x för skärmad.
• Använd ett kalibrerat punch-down verktygsuppsättning till rätt slagnivå för blocktypen (110 vs. Krone).
• Testa varje kanal med en certifierad fälttestare (Fluke DSX, IDEAL SignalTEK eller motsvarande) enligt TIA-568 eller ISO/IEC 11801-standarderna innan du registrerar dig för installationen.
• Lagra testrapporter elektroniskt och länka dem till kabelschemat för varje port i systemet.
• När du använder modulära paneler, kontrollera att keystone-jacket och panelramen är från samma testade system för att skydda tillverkarens garantier eller certifiering.

Genom att följa dessa steg förvandlas en patchpanel från ett enkelt hårdvaruköp till en korrekt dokumenterad, certifieringsbar infrastrukturkomponent som stöder nätverket på ett tillförlitligt sätt för 15–25 år — den typiska livscykeln för ett strukturerat kabelsystem installerat enligt gällande standarder.

Vanliga misstag när du väljer en patchpanel

Även erfarna installatörer gör ibland valfel som orsakar problem månader eller år efter den första implementeringen. Följande är de vanligaste och mest undvikande.

Felaktig panelkategori med kabelkategori

Att installera Cat6A-kabel och avsluta den på en Cat6-klassad panel begränsar kanalen till Cat6-prestanda. Den svagaste komponenten i kanalen bestämmer den nominella prestandan för hela länken. Om du kör Cat6A för att stödja 10GBase-T eller 25GBase-T måste varje komponent – ​​kabel, patchpanel, keystone-uttag och patchkabel – vara Cat6A-klassad.

Ignorerar den bakre kabelhanteringen

Baksidan av en tättbefolkad panel med 48 portar rymmer 48 individuella kabeldragningar. Utan ordentliga bakre kabelhanteringsguider, J-krokar eller kabelspolar, blir dessa löpningar en trasslig massa som gör framtida tillägg, flyttningar och ändringar (MAC) onödigt svåra och ökar risken för oavsiktlig kabelskada under icke-relaterat underhållsarbete.

Köpa icke-systemkomponenter för att spara pengar

Att använda en Panduit-panelram med keystone-uttag av andra märken, eller blanda Cat6 patchpaneler med Cat6A-kabel från en annan tillverkare, bryter mot den testade systemgarantin. Tillverkare som Panduit, Leviton, Belden, CommScope och Legrand certifierar sina komponenter som system, och den certifieringen är endast giltig när komponenter från samma familj används tillsammans. Blanda märken för att spara $2–$5 per port kan ogiltigförklara en 25-årig systemgaranti värd betydligt mer än besparingarna.

Underskattning av kraven för porträkning

En vanlig tumregel i kommersiell kabelkonstruktion är att planera för 20–30 % fler portar än vad som krävs för närvarande . Organisationer växer, arbetsstationer förökar sig och IoT-enheter växer. Att ta slut på portar för patchpaneler tvingar antingen en ny panelinstallation i mitten av rack eller en fullständig omdesign – båda är mer störande och dyrare än att bara installera en större panel eller ytterligare paneler från början.
