Vad är skillnaden mellan en patchpanel och en Poe-switch?

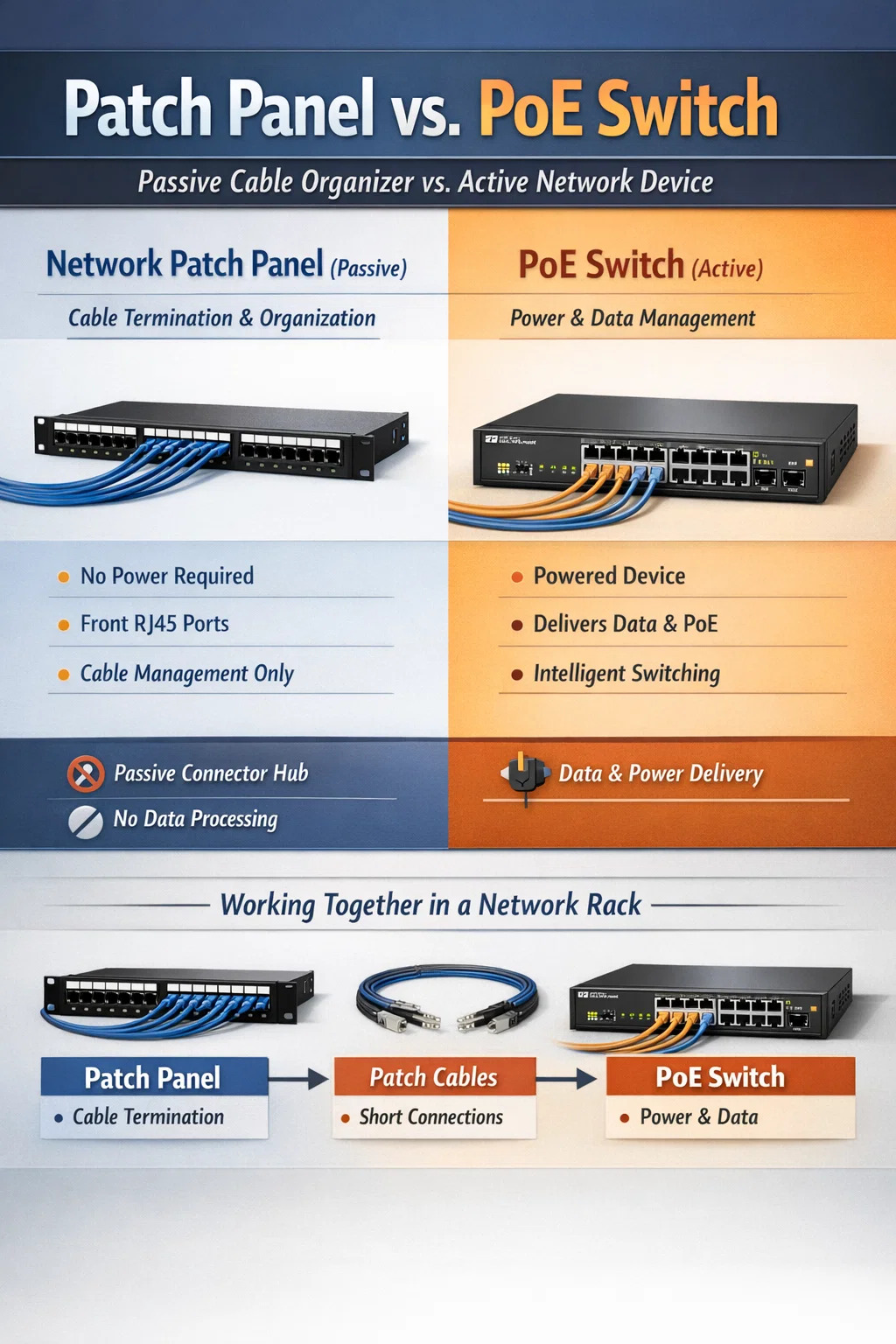

Direkt jämförelse: Patch Panel vs. PoE Switch

Den primära skillnaden ligger i deras grundläggande natur: a nätverkspatchpanel är en passiv hårdvarukomponent som används för kabelorganisation och avslutning, medan en PoE-omkopplare är en aktiv elektronisk enhet som hanterar datatrafik och levererar ström via Ethernet-kablar. En patchpanel kräver inte elektricitet och kan inte behandla data; en PoE-switch kräver en strömkälla och fungerar som "hjärnan" i det lokala nätverket.

I en professionell installation är dessa två inte konkurrenter utan partners. Patchpanelen ger en statisk landningspunkt för alla byggnadsledningar, och PoE-switchen ger den anslutning och ström som behövs för att göra dessa kablar funktionella för enheter som IP-kameror, VoIP-telefoner och trådlösa åtkomstpunkter.

Att definiera Nätverkspatchpanel

A nätverkspatchpanel fungerar som det centrala nervsystemet för fysiska kablar. Det är i huvudsak en brygga mellan de långa kabeldragen gömda inuti väggar och nätverksutrustningen som sitter i ett rack.

Strukturell integritet och organisation

Vanligtvis har en patchpanel en framåtvänd rad av RJ45-portar och en baksida där bulkkablar "stansas ner" eller ansluts via keystone-jack . Eftersom patchpanelen är passiv erbjuder den ingen signalförstärkning eller datahantering. Dess enda syfte är att hålla kablarna organiserade och märkta, vilket förhindrar kaoset av trassliga ledningar.

• Förhindrar slitage på dyra switchportar genom att tillhandahålla ett offergränssnitt för frekvent in- och urkoppling.
• Stöder olika kabelkategorier inklusive Cat5e, Cat6 och Cat6a .
• Möjliggör enkel felsökning genom att tydligt kartlägga vilken port som leder till vilket specifikt rum i en byggnad.

Förstå PoE Switch

En Power over Ethernet-switch (PoE) är en sofistikerad nätverksutrustning. Till skillnad från en standardswitch har den inbyggda kretsar för att injicera likström i de tvinnade paren av en Ethernet-kabel tillsammans med datasignalen.

Aktiv data- och energihantering

PoE-omkopplaren är en "aktiv" enhet. Den identifierar om en ansluten enhet är "PoE-kompatibel" innan den skickar ström, vilket säkerställer att icke-PoE-enheter som en vanlig bärbar dator inte skadas av elektrisk ström. Den klarar av datalänkslager i nätverket, se till att paket når rätt MAC-adresser.

• Eliminerar behovet av lokala eluttag på enhetens plats (t.ex. en kamera i taket).
• Stöder olika effektstandarder som 802.3af (upp till 15.4W) och 802.3at (PoE, upp till 30W).
• Hanterade versioner tillåter administratörer att fjärrstarta om enheter genom att växla mellan strömmen på specifika portar.

Kärntekniska skillnader

För att bättre visualisera varför dessa två komponenter är olika, se de tekniska specifikationerna nedan som framhäver deras kontrasterande roller i ett nätverksrack.

Samarbetsinstallationsprocessen

I ett verkligt scenario skulle du använda båda för att bygga ett tillförlitligt nätverk. Processen följer vanligtvis detta arbetsflöde:

1. Bulk Ethernet-kablar dras från olika rum till ett centralt serverrack.
2. Dessa kablar avslutas på baksidan av en nätverkspatchpanel använder keystone-jack .
3. Korta patchkablar används för att ansluta de främre portarna på patchpanelen till portarna på PoE-omkopplare .
4. PoE-switchen är ansluten till huvudroutern för att ge internetåtkomst till alla nedströmsenheter.

Genom att separera den permanenta kablaget (patchpanelen) från det aktiva nätverket (switchen) skapar du ett system som är lätt att uppgradera. Om du behöver mer hastighet byter du helt enkelt ut strömbrytaren utan att någonsin röra de komplexa kablarna inuti väggarna.

Slutliga överväganden för urval

Om du undrar vilken du behöver är svaret vanligtvis "båda" för allt utöver en liten heminstallation. En PoE-switch ger kraften och logiken, men utan en nätverkspatchpanel , kommer din installation att sakna den fysiska stabilitet och organisation som krävs för långsiktigt underhåll och tillförlitlighet.
