Hur ser en patchpanel ut?

Direkt svar: Hur en patchpanel ser ut

A nätverkspatchpanel ser ut som en robust, rektangulär metall- eller plastram, vanligtvis 19 tum bred, med en rad numrerade pellertar på framsidan och ett ledningsorganiseringsområde på baksidan. Den fungerar som en statisk växel där alla permanenta nätverkskablar från olika rum avslutas, vilket ger en snygg och centraliserad punkt för nätverkshantering.

Fysiska nyckelkomponenter i en patchpanel

För att förstå den visuella identiteten hos en nätverkspatchpanel , är det bra att dela upp den i dess två distinkta sidor: den användarvända framsidan och den bakåtvända infrastrukturen.

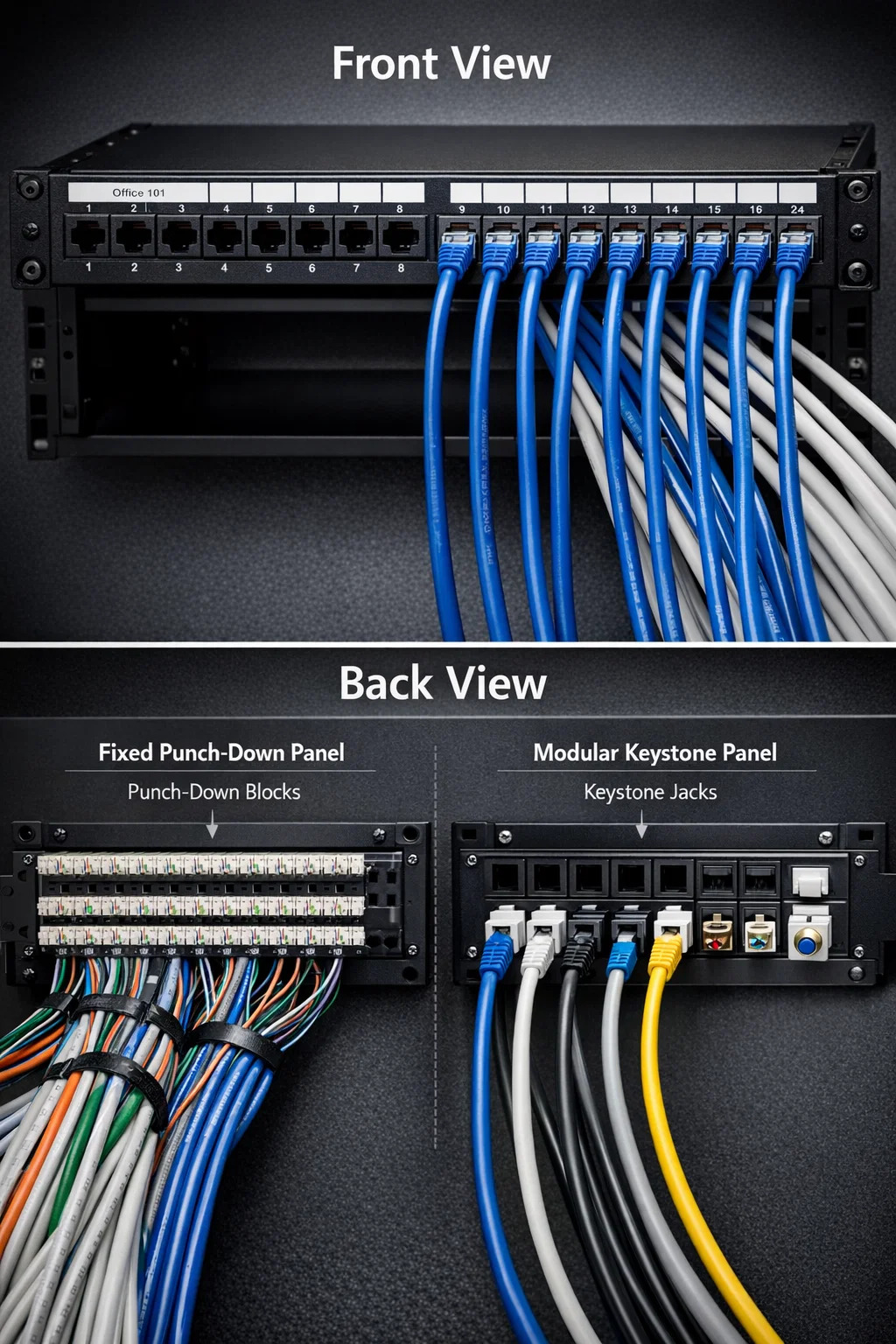

Frontpanelen: Anslutningar och etiketter

Framsidan är vad du ser när du öppnar ett serverställ eller kabelskåp. Den består av:

• Numrerade portar: De vanligaste panelerna har 12, 24 eller 48 portar utformade för att acceptera standard RJ45-kontakter.
• Märkningsremsor: Vitt utrymme ovanför eller under portar som används för att identifiera vilket rum eller vilken enhet varje port ansluter till (t.ex. "Office 101").
• Monteringsöron: Hål längst till vänster och till höger används för att skruva fast panelen i ett 19-tums utrustningsställ.

Bakpanelen: Kabelavslutning

Ryggen är där de "tunga lyften" sker. Beroende på design kommer du att se en av två saker:

• Punch-down block: Rader av plast-"tänder" där enskilda koppartrådspar pressas in i metallslitsar.
• Keystone-öppningar: Tomma fyrkantiga hål i en "modulär" panel där individuella keystone-jack är insnäppta.

Jämföra olika stilar av patchpaneler

Alla paneler ser inte likadana ut. Den visuella designen dikterar ofta hur mycket flexibilitet installatören har under installationen.

Visualisera den installerade miljön

I ett praktiskt scenario, till exempel ett mediaskåp för hemmet eller ett serverrum för företag, en nätverkspatchpanel sitter aldrig ensam. Dess utseende definieras av kablarna som är anslutna till den.

När den är helt installerad kommer du att se ett vattenfall av kablar som kommer in på baksidan, som är snyggt knutna eller kardborrband. På framsidan, korta patchkablar (vanligtvis 0,5 till 3 fot långa) överbrygga gapet mellan panelen och en nätverksswitch. Detta skapar ett rent, vertikalt "lappande" utseende som förhindrar den trassliga "spaghetti" röran som ofta finns i amatöruppställningar.

Standardmått: De flesta paneler upptar 1U (1,75 tum) or 2U (3,5 tum) vertikalt utrymme i ett ställ, vilket gör dem otroligt smala trots antalet anslutningar de hanterar.
