Vilken kabel är bäst för patchpaneler? Komplett guide

Det korta svaret: Katt6 är den mest föredragna kabeln för patchpaneler

När det gäller nätverkspatchpaneler , Cat6 oskärmad partvinnad (UTP) kabel är det vanligaste rekommenderade och allmänt använda valet för de flesta företags- och hemnätverksmiljöer. Den har rätt balans mellan prestanda, kostnad och framtidssäkring. Som sagt, den bästa kabeln för din specifika patchpanelskonfiguration beror på dina hastighetskrav, kabeldragningslängder, störningsförhållanden och budget. Cat5e är fortfarande fullt lönsamt för gigabit-nätverk på en stram budget, medan Cat6A är det bästa alternativet för 10GbE-installationer eller högdensitetsdatacenter.

Den här guiden går igenom alla större kabeltyper som används med patchpaneler, förklarar de tekniska skillnaderna som faktiskt betyder något i verkliga installationer och hjälper dig att fatta ett säkert, välgrundat beslut utan att överkomplicera det.

Förstå hur kabelval påverkar din nätverkspatchpanelprestanda

En nätverkspatchpanel är en passiv hårdvara – den förstärker eller regenererar inte signaler. Varje anslutning du gör genom den är bara så bra som kabeln på vardera sidan. Kabeln du trycker ner på baksidan av din patchpanel och patchkabeln du ansluter till framsidan bidrar båda till signalkvalitet, latens och maximal genomströmning.

Viktiga elektriska egenskaper som varierar beroende på kabelkategori inkluderar:

• Dämpning — signalförlust över avstånd. Kablar av högre kategori bibehåller starkare signaler över längre körningar.
• Överhörning (NEXT och FEXT) — Interferens mellan intilliggande trådpar. Cat6 och Cat6A använder snävare vridningar och fysiska separatorer för att minska detta avsevärt.
• Bandbredd — mätt i MHz bestämmer detta hur mycket data kabeln kan bära. Cat5e hanterar 100 MHz, Cat6 hanterar 250 MHz och Cat6A når 500 MHz.
• Returförlust — reflekterad signalenergi som kan försämra prestandan vid höga hastigheter.

Eftersom en patchpanel introducerar ytterligare anslutningspunkter – nedfällbara avslutningar på baksidan och RJ45-portar på framsidan – är det viktigt att använda en kabelkategori som matchar eller överträffar din panels klassade kategori. Att blanda en Cat6A patchpanel med Cat5e horisontella körningar, till exempel, begränsar omedelbart ditt system till Cat5e-prestanda oavsett vad själva panelen är klassad för.

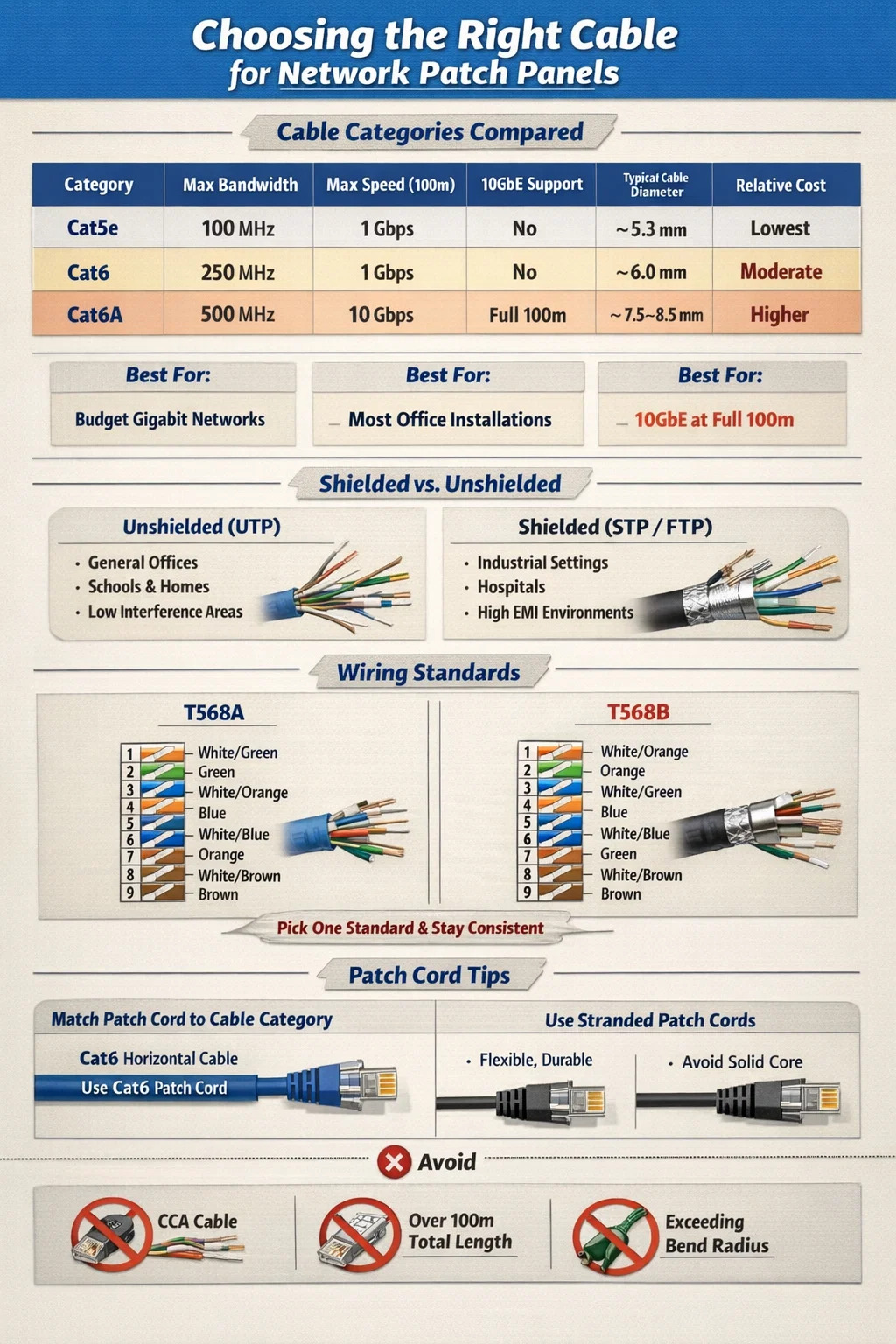

Jämförda kabelkategorier: Cat5e vs Cat6 vs Cat6A för patchpanelanvändning

De tre kategorierna du kommer att stöta på oftast i strukturerade kabelmiljöer är Cat5e, Cat6 och Cat6A. Så här står de mot varandra i en direkt jämförelse:

Cat5e: Fortfarande relevant för budget Gigabit-nätverk

Cat5e (förbättrad kategori 5) var den dominerande strukturerade kabelstandarden under 2000-talet och används fortfarande aktivt idag. Den stöder gigabit Ethernet (1000BASE-T) vid hela 100-meters körningar och kostar märkbart mindre per fot än Cat6 eller Cat6A. För eftermontering av äldre byggnader eller för att ansluta slutpunkter med låg efterfrågan som VoIP-telefoner, säkerhetskameror eller grundläggande arbetsstationer är Cat5e parad med en Cat5e-klassad patchpanel helt tillräcklig.

Begränsningen är framtidssäkrad. Cat5e kan inte tillförlitligt stödja 10 Gigabit Ethernet, och dess överhörningsprestanda är lägre än Cat6. Om du installerar nya kablar och förväntar dig att uppgradera din nätverksinfrastruktur under de kommande fem till tio åren, är det mer meningsfullt att spendera den lilla premien på Cat6.

Cat6: The Sweet Spot för de flesta patchpanelinstallationer

Cat6 är den vanligaste kabeln för nya strukturerade kabelprojekt som involverar en nätverkspatchpanel. Bandbredden på 250 MHz fördubblar Cat5es kapacitet, överhörningsprestanda är betydligt bättre tack vare snävare parvridningar och en intern plastspline (separator) som finns i många Cat6-konstruktioner, och den stöder 10 Gbps hastigheter över kortare körningar på upp till 55 meter.

För en typisk kontorsmiljö där horisontellt löper i genomsnitt 20–40 meter, hanterar Cat6 bekvämt 10GbE om din switchinfrastruktur stöder det. Prispåslaget över Cat5e är vanligtvis 10–20 % per fot — en liten skillnad som lönar sig under installationens livslängd. Cat6 patchpaneler är allmänt tillgängliga i 24-portars och 48-portars konfigurationer och är kompatibla med alla standardverktyg i 110-stil.

Cat6A: Rätt val för 10 GbE på full distans

Cat6A (Augmented Category 6) är den nuvarande rekommenderade standarden för alla installationer där 10 Gigabit Ethernet måste upprätthållas över en hel 100-meters horisontell körning . Den arbetar med 500 MHz bandbredd, använder antingen en skärmad (F/UTP eller S/FTP) eller oskärmad konstruktion med mycket tjockare isolering och uppfyller de utomjordiska överhörningskrav som Cat6 inte kan.

Avvägningen är fysisk storlek och vikt. Cat6A-kablar är avsevärt tjockare - vanligtvis 7,5 till 8,5 mm i diameter jämfört med 6 mm för Cat6 - vilket innebär snävare beräkningar av kabelfyllning, tyngre kabelrännor och mer krävande böjradiehantering. Cat6A patchpaneler är också större och dyrare. Men i datacenter, sjukvårdsinrättningar eller andra miljöer som distribuerar 10GbE till skrivbordet eller kantswitchar är Cat6A det korrekta valet och specificeras uttryckligen i TIA-568-C.2 för 10GBASE-T-applikationer.

Skärmad vs oskärmad kabel: Vilket fungerar bättre med patchpaneler?

Ett beslut som förvirrar många nätverksinstallatörer är om man ska använda skärmad (STP/FTP/S/FTP) eller oskärmad (UTP) kabel för patchpanelkörningar. Svaret beror mycket på din miljö.

När oskärmad (UTP) kabel är rätt anrop

De allra flesta installationer av nätverkspatchpaneler i kommersiella kontor, skolor, butiksmiljöer och hem använder UTP-kabel. Det är lättare att avsluta, mer flexibelt, lättare och billigare än skärmade alternativ. Så länge som kabeln hålls borta från högstörande källor - som fluorescerande ljusförkopplingsdon, stora motorer eller parallella strömkabeldragningar som överstiger 2 meter - fungerar UTP utmärkt.

TIA-568-standarder tillåter UTP-kabel att löpa inom 5 cm från oskärmade strömkablar och inom 12 cm från lysrörsarmaturer. Behåll dessa spelrum och UTP kommer att ge dig ren, pålitlig prestanda utan jordningskomplexiteten hos skärmade system.

När skärmad kabel blir nödvändig

Skärmad kabel är det rätta valet i miljöer med betydande elektromagnetiska störningskällor (EMI), inklusive:

• Tillverkar golv med tunga elektriska maskiner
• Sjukhus med MRI-sviter eller kraftfull bildutrustning
• Sändningsstudior med radiofrekvensutrustning
• Industriella miljöer där kabel måste gå nära VFD (variable frequency drives)
• Installationer utomhus eller delvis utomhus som utsätts för blixtnedslag

När du använder skärmad kabel måste din patchpanel också vara skärmad och ordentligt jordad. En skärmad kabel som avslutas på en ojordad eller oskärmad patchpanel kan faktiskt prestera sämre än UTP eftersom den oanslutna skärmen fungerar som en antenn och samlar in störningar snarare än att avvisa den. Hela den skärmade kanalen – kabel, patchpanel, keystone-uttag och patch-kablar – måste jordas vid en punkt för att vara effektiv.

T568A vs T568B: Vilken ledningsstandard som ska användas vid patchpanelen

Både T568A och T568B är giltiga TIA/EIA-kabelstandarder för terminering av Ethernet-kablar vid punch-down-portar på patchpanelen. Den tekniska prestandaskillnaden mellan de två är försumbar - båda stöder samma hastigheter och avstånd. Den viktiga regeln är konsistens: använd samma standard genom hela installationen .

T568B är vanligare i nordamerikanska kommersiella installationer och används av de flesta färdigtillverkade patch-sladdar som säljs på den amerikanska marknaden. T568A är att föredra i statliga installationer (den specificeras av den amerikanska regeringens TIA-568-C-standard för federala byggnader) och är vanlig i Europa och Australien.

Om du utökar eller lägger till en befintlig installation, matcha alltid standarden som redan används. Att blanda T568A och T568B inom samma ände till ände kanal skapar en crossover, inte en rak anslutning, vilket kommer att förhindra att din länk kommer upp på de flesta switchar.

Val av patchkabel: den andra halvan av patchpanelkabelekvationen

De flesta fokuserar helt på den horisontella kabeldragningen när de tänker på vilken kabel som ska användas med en patchpanel, men patchkabeln som ansluter panelporten till din switch är lika viktig. En patchkabel som är en lägre kategori än din horisontella kabel skapar en flaskhals vid anslutningspunkten.

Matcha patchkabelkategorin till din horisontella kabel

Om du har kört Cat6 till din patchpanel, använd Cat6 patch-sladdar på framsidan. Att använda Cat5e patch-kablar på en Cat6-panel och Cat6 horisontell kabel begränsar kanalen till Cat5e-prestanda. Detsamma gäller för Cat6A — använd alltid Cat6A-klassade patchsladdar med Cat6A patchpaneler och horisontella kablar.

Standardlängder för patchkabel för att ansluta patchpaneler till switchar är vanligtvis 0,5 m, 1 m, 2 m eller 3 m . Kortare sladdar minskar signalförlusten och håller ditt rack snyggt. Undvik att köpa patchsladdar till förmånliga priser från overifierade leverantörer — patchsladdar av dålig kvalitet med lösa parvridningar eller undermåliga kontakter är en av de vanligaste orsakerna till intermittenta länkfel och minskad genomströmning i annars välbyggda strukturerade kabelsystem.

Stranded vs Solid Conductor Patch Cords

Patch sladdar använder tvinnade ledare (flera tunna trådar lindade tillsammans) snarare än solida ledare. Strandad kabel är mer flexibel och motståndskraftig mot fysisk utmattning från upprepade böjningar och rörelser, vilket gör den idealisk för de korta, ofta hanterade löpningarna mellan patchpanelen och switchen. Solid ledarkabel – som används för horisontella körningar – är styvare och spricker internt om den böjs upprepade gånger.

Använd aldrig fast ledare som en kopplingskabel. Det kommer att fungera initialt, men de interna ledarna kommer att tröttna ut och misslyckas efter upprepade plugginsättningar och kabelrörelser.

Fiberoptisk kabel och patchpaneler: en helt annan kategori

Inte alla patchpaneler använder koppar Ethernet-kabel. Fiberoptiska patchpaneler – även kallade fiberdistributionspaneler eller fiberkapslingar – används för stamnätskablar mellan utrustningsrum, anslutningar mellan byggnader och högdensitetsdatacenterförbindelser. De fyller en annan funktion än kopparpatchpaneler och kräver helt andra metoder för kabelhantering.

Multimode vs Single-Mode Fiber på patchpanelen

Fiberpatchpaneler accepterar antingen multimode eller single-mode fiber, och dessa kan inte bytas ut. Valet beror på ditt överföringsavstånd och tillämpning:

• OM3 multimodfiber stöder 10GbE upp till 300 meter och 40GbE upp till 100 meter. Den använder en 50-mikrons kärna och är vanligt i campus- och datacenterapplikationer.
• OM4 multimodfiber förlänger 10GbE till 550 meter och 100GbE till 150 meter. Det är den föredragna multimode-standarden för nya datacenterinstallationer.
• OS2 singelmodsfiber stöder överföring över avstånd på upp till 10 km och längre, vilket gör den nödvändig för mellanbyggnader eller campusomfattande körningar.

Fiberpatchpaneler är passiva enheter som tillhandahåller organiserade avslutningspunkter för fiberkörningar. De faktiska fiberpatch-kablarna som ansluter utrustning till panelen måste använda matchande kontakttyper (LC, SC, MPO/MTP) och matchande fibertyper. Att ansluta en multimode patch-kabel till en single-mode trunk fiber resulterar i allvarliga insättningsförluster och en icke-funktionell länk.

Vanliga misstag när du väljer kabel för nätverkspatchpaneler

Även erfarna nätverksinstallatörer gör fel som kan undvikas när de väljer och installerar kabel för patchpanelsystem. Det här är de misstag som dyker upp oftast vid felsökning i verkligheten:

Använder CCA-kabel (kopparbeklädd aluminium).

CCA-kabel - som använder aluminiumledare belagda med ett tunt kopparskikt - säljs till dramatiskt lägre priser än äkta kopparkabel, och den är ofta felmärkt som standard Ethernet-kabel online. CCA-kabel ska aldrig användas i patchpanelinstallationer. Aluminium har högre elektriskt motstånd än koppar, det korroderar snabbare vid anslutningspunkter och det uppfyller inte standarderna TIA-568 eller ISO/IEC 11801. Många nätverksfel som spåras tillbaka till dålig länkstabilitet, överdriven paketförlust eller PoE-enheter (Power over Ethernet) som inte slås på på ett tillförlitligt sätt har visat sig vara orsakade av CCA-kabel. Köp endast kabel från välrenommerade leverantörer som kan tillhandahålla ETL- eller UL-verifiering av rena kopparledare.

Överskrider kanallängden på 100 meter

TIA-568-standarden specificerar en maximal permanent länk (horisontell bana) på 90 meter, med de återstående 10 meterna tilldelade till patch-snören i varje ände, vilket ger en total kanallängd på 100 meter. Många installatörer betraktar 100 meter som den horisontella körgränsen och lägger sedan till patchsnören ovanpå, vilket gör att den totala kanalen passerar specifikationen. En 95-meters horisontell löpning plus två 3-meters patch-sladdar är totalt 101 meter — tekniskt utanför spec och potentiellt opålitlig vid gigabithastigheter.

Felaktig kabelkategori och patchpanelsklassificering

Att installera Cat6A-kabel på en Cat6-klassad patchpanel förhindrar dig från att uppnå en certifierad Cat6A-kanal. Panelen är den lägst rankade komponenten i länken, och dess prestandaegenskaper sätter taket för hela körningen. Matcha eller överskrid alltid kabelkategorin när du väljer en patchpanel. Att använda en Cat6A-panel med Cat6-kabel är acceptabelt – panelen är överspecificerad, vilket slösar pengar men inte skadar prestandan. Det omvända är inte acceptabelt.

Ignorera böjradien under installationen

Ethernet-kabel har en minsta böjradie som måste respekteras under installationen. För Cat6 UTP är den minsta böjradien vanligtvis fyra gånger kabelns ytterdiameter , eller ungefär 24 mm. Cat6A kräver en större böjradie på grund av sin tjockare konstruktion. Snäva böjar deformerar parvridningarna inuti kabeln, vilket ökar överhörningen och försämrar signalkvaliteten - ibland tillräckligt för att förhindra att certifieringstestning blir godkänd.

Hur man väljer rätt kabel för ditt specifika patchpanelscenario

I stället för att tillämpa en enda generell rekommendation, här är en praktisk beslutsguide baserad på vanliga implementeringsscenarier:

• Litet kontor eller hemnätverk med upp till 1 Gbps switching: Cat5e UTP med en Cat5e patchpanel. Kostnadseffektivt, fullt tillräckligt och lätt att avsluta. Du behöver inte uppgradera om du inte planerar att byta till 10GbE-switchar.
• Ny kommersiell kontorsinstallation förväntas pågå i 10 år: Cat6 UTP med en Cat6 patchpanel. Ger utrymme för 10 GbE över korta körningar och ger överlägsen bullerprestanda jämfört med Cat5e.
• Datacenter eller högdensitetsmiljö med 10 GbE till racket: Cat6A UTP (eller F/UTP om EMI är ett problem) med en Cat6A patchpanel. Detta är det enda kopparalternativet som stöder 10GbE vid hela 100-meterskörningar.
• Länkar mellan byggnader eller campus ryggrad: OS2 singelmodsfiber med LC-kontakter och en fiberpatchpanel. Koppar Ethernet är inte lämpligt för körningar över 100 meter.
• Industriell miljö med tunga elektriska maskiner: Cat6A F/UTP eller S/FTP skärmad kabel med en jordad, skärmad patchpanel. Korrekt jordning vid panelen är obligatorisk.
• Vård- eller utbildningscampus med blandade PoE- och datakrav: Cat6A UTP, som hanterar de högre kraftleveranskraven för PoE (90W IEEE 802.3bt) med lägre värmeuppbyggnad än Cat6 i buntade kabeldrag.

Testa och certifiera installationen av din patchpanelkabel

Att välja rätt kabelkategori är bara halva jobbet. En Cat6-kabel som termineras felaktigt - med överdriven tvinning av paret vid nedsänkningen, en skarp böj nära panelen eller en felaktig ledningsstandard - kommer inte att uppfylla Cat6-prestandanivåerna trots att rätt kabel användes. Professionella strukturerade kabelinstallationer verifieras med en kabelcertifieringstestare, inte bara en grundläggande kontinuitetstestare.

Kabelcertifieringstestare från tillverkare som Fluke Networks (DSX-8000), IDEAL Networks eller Softing utför mätningar inklusive insättningsförlust, NEXT, FEXT, returförlust och utbredningsfördröjning över hela frekvensområdet för kabelkategorin. En Cat6-kanalcertifiering kräver att alla parametrar passerar upp till 250 MHz; Cat6A kräver 500 MHz. En godkänd certifieringsrapport är den enda tillförlitliga bekräftelsen på att din kombination av kabel och patchpanel kommer att fungera som specificerat .

För mindre gör-det-själv-installationer, bekräftar en grundläggande trådmappningstestare korrekta stiftanslutningar och identifierar delade par, öppningar och kortslutningar - de vanligaste punch-down-felen. Även om detta inte certifierar prestanda, upptäcker det kabelfel innan utrustningen ansluts.
