Behöver jag en switch om jag har en patchpanel?

Det korta svaret: Ja, du behöver fortfarande en switch

En patchpanel och en nätverksswitch är inte utbytbara – de tjänar helt olika syften, och du behöver båda för ett fungerande trådbundet nätverk. A nätverkspatchpanel är en passiv enhet: den organiserar och avslutar kabeldragningar runt ditt hem eller byggnad till en central plats. Den dirigerar inte trafik, tilldelar IP-adresser eller tillhandahåller någon som helst aktiv nätverksfunktionalitet. En switch, å andra sidan, är en aktiv enhet som faktiskt flyttar data mellan anslutna enheter.

Tänk på en patchpanel som en telefonoperatörs växel från en gammal film - den håller alla anslutningar snyggt på ett ställe, men ingenting händer förrän någon (växeln) faktiskt kopplar samtalen. Utan en switch nedströms är din patchpanel bara en dyr kabelorganisator. Enheter som är anslutna till portar på patchpanelen kommer inte att ha någon nätverksanslutning alls.

Standardinställningen i nästan alla trådbundna installationer ser ut så här: strukturerade kablar går från vägguttag genom hela byggnaden tillbaka till ett centralt ställ eller garderob, där varje kabel slutar på baksidan av patchpanelen. Korta patchkablar på framsidan av panelen anslut sedan enskilda portar till motsvarande portar på en nätverksswitch. Switchen binder ihop allt och ansluter uppströms till din router eller ISP-gateway.

Vad en patchpanel faktiskt gör

A nätverkspatchpanel är en slutpunkt - varken mer eller mindre. I praktiken stansar installatörer ner individuella ledare från varje Cat5e, Cat6 eller Cat6A kabel i baksidan av panelen med hjälp av ett stansverktyg. Detta skapar en permanent, solid anslutning mellan varje lång kabeldragning och panelens port. Framsidan av panelen har RJ45-jack, som accepterar vanliga patchkablar.

Värdet av en patchpanel handlar nästan uteslutande om organisation och flexibilitet. Utan en sådan skulle du ha dussintals kabeldragningar som hänger lösa i ditt utrustningsställ eller garderob, var och en måste vara tillräckligt lång för att nå direkt till din switch. Varje gång du ville omfördela vilket rum som ansluts till vilket VLAN eller vilken switchport, skulle du flytta skrymmande, styva permanentkablar. Med en patchpanel stannar de permanenta löpningarna permanent på plats, och du byter helt enkelt ut korta, flexibla patchkablar på framsidan.

Det finns ingen signalförstärkning, ingen databehandling och ingen intelligens inuti en passiv patchpanel. Elektriskt är det i huvudsak bara en uppsättning kontakter. Signalen som kommer in i port 12 på baksidan lämnar port 12 på framsidan, helt oförändrad. Det är därför patchpaneler ibland kallas "dumma" paneler - och det är också därför de är utomordentligt pålitliga. Det finns nästan inget att misslyckas med.

Vanliga patchpaneltyper

• Cat5e patchpaneler: Stöd upp till 1 Gbps, lämplig för äldre installationer eller budgetbyggen där 10G inte behövs.
• Cat6 patchpaneler: Stöd 1 Gbps tillförlitligt vid full längd och upp till 10 Gbps över korta körningar (upp till cirka 55 meter). Det vanligaste valet idag.
• Cat6A patchpaneler: Stöd 10 Gbps vid hela 100-meterslöpningar. Större, dyrare och används i kommersiella miljöer eller framtidssäkrade heminställningar.
• Keystone patchpaneler: Använd avtagbara keystone-jack, vilket ger flexibilitet att blanda olika kabeltyper eller standarder i en enda panel.
• Genomförda patchpaneler: Ha hon-till-hon-kopplingar på båda sidor, användbart när du behöver koppla ihop två kabeldragningar utan brytare.

Standard patchpaneler monteras i ett 19-tums utrustningsställ och förbrukar 1U rackutrymme per 24 portar, vilket gör dem extremt utrymmeseffektiva. En panel med 48 portar i 2U kan avsluta kabeldragningar från 48 rum eller platser.

Vad en nätverksswitch faktiskt gör

En nätverksswitch är en aktiv Layer 2 (och ibland Layer 3) enhet som vidarebefordrar Ethernet-ramar mellan anslutna enheter baserat på MAC-adresser. När en enhet som är ansluten till port 4 på en switch vill kommunicera med en enhet på port 17, läser switchen destinationens MAC-adress i Ethernet-ramen, letar upp den i dess MAC-adresstabell och skickar ramen endast till port 17 – inte till alla portar. Detta skiljer sig fundamentalt från ett äldre nav, som skulle sända varje paket till varje port oavsett.

Moderna hanterade switchar gör betydligt mer: de stöder VLAN för nätverkssegmentering, Quality of Service (QoS)-inställningar som prioriterar tidskänslig trafik som VoIP eller videosamtal, portspegling för nätverksövervakning, länkaggregation (LACP) för att sammanfoga flera portar till en enda anslutning med högre bandbredd och detaljerad trafikstatistik per port. En ohanterad switch skickar helt enkelt trafik automatiskt utan konfigurationsgränssnitt, vilket är bra för små hemnätverk.

För de flesta hem- och småkontorsinställningar, en ohanterad gigabit-switch med 8 eller 16 portar kostar mellan $20 och $60 och ger allt som behövs. En hanterad switch med 24 portar kostar cirka 150–200 USD för nybörjarmodeller och skalas upp avsevärt för maskinvara av företagsklass med 10G-upplänkar.

Hur patchpaneler och switchar fungerar tillsammans

Att förstå förhållandet mellan en patchpanel och en switch är nyckeln för att planera en strukturerad kabelinstallation. De två enheterna används nästan alltid sida vid sida i samma rack, anslutna till varandra via korta patchkablar. Här är den fullständiga datavägen från en enhet i ett rum till internet:

1. En dator ansluts till en väggplatta i ett rum med en kort patchkabel.
2. Väggplattan ansluts till en lång strukturerad kabeldragning (typiskt Cat6) som går genom väggar och tak tillbaka till nätverksskåpet eller racket.
3. Den kabeldragningen slutar på baksidan av patchpanelen vid en specifik numrerad port.
4. En kort patchkabel på framsidan av panelen ansluter den porten till en numrerad port på switchen.
5. Switchen bearbetar trafik och ansluter uppströms till routern via en annan kabel.
6. Routern hanterar internetåtkomst och ansluter till ISP-modemet eller ONT.

Patchpanelen är steg 3–4 i den vägen. Ta bort den och kabeldragningarna fungerar fortfarande - du skulle bara koppla in dem direkt i switchen - men du förlorar alla organisatoriska fördelar. Detta är faktiskt vanligt i mindre installationer: om du bara har 4–6 kabeldragningar hoppar många över patchpanelen helt och avslutar varje kabeldragning direkt med en RJ45-kontakt som ansluts direkt till switchen. Avvägningen är att omtilldelning eller felsökning av anslutningar blir rörigare när antalet körningar växer.

Det är vettigt att hoppa över patchpanelen

Det finns legitima scenarier där du kan avstå från patchpanelen helt:

• Du har färre än 6 kabeldragningar och förväntar dig ingen expansion.
• Kabeldragningarna behöver aldrig omtilldelas till olika switchportar eller VLAN.
• Du har en stram budget och vill ha den enklaste möjliga installationen.
• Installationen är tillfällig eller kommer ändå att konfigureras om betydligt inom en snar framtid.

Men även i små installationer rekommenderar många installatörer en patchpanel eftersom kostnadsskillnaden är minimal – en grundläggande 12-portars Cat6 patchpanel kostar runt $15–$25 – och det förenklar dramatiskt framtida förändringar. Att byta en patchkabel tar 10 sekunder; att avsluta eller lägga om en permanent kabeldragning tar betydligt längre tid.

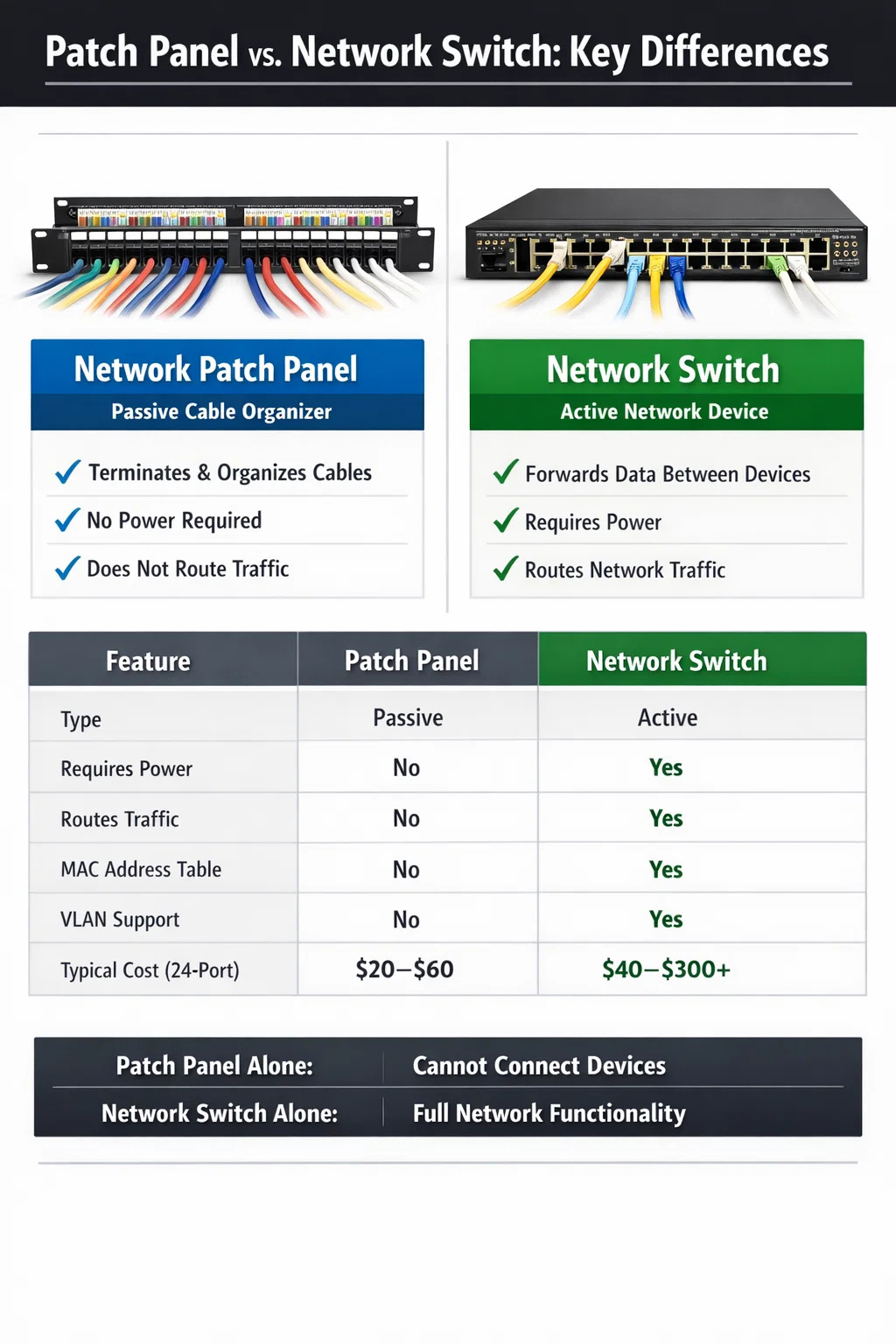

Patch Panel vs Switch: Jämförelse sida vid sida

Tabellen nedan sammanfattar de viktigaste skillnaderna mellan dessa två enheter för att göra det helt klart varför ingendera ensam är tillräcklig för ett komplett trådbundet nätverk:

Lägg märke till den sista raden: en switch kan fungera utan en patchpanel, men en patchpanel kan inte tillhandahålla någon nätverksfunktion utan en switch. Detta bekräftar att om du bara måste välja en, är switchen den icke förhandlingsbara enheten.

Behöver du båda för ett hemnätverk?

För ett hemnätverk med strukturerad kablage – vilket innebär att kabeln går in i vägguttag i flera rum – är det praktiska svaret: ja, du har stor nytta av att ha båda . Men patchpanelen är valfri ur en rent funktionell synvinkel, medan omkopplaren är obligatorisk.

Här är ett realistiskt scenario: du har kört Cat6-kabel till sex rum i ditt hus. Du har ett vardagsrum, hemmakontor, sovrum, två extra rum och ett garage. Varje kabel slutar i verktygsgarderoben där din ISP-utrustning bor. Dina alternativ är:

Alternativ A: Patch Panel Switch

Alla sex kablar går ner i baksidan av en 12-portars patchpanel. Sex korta patchkablar på framsidan ansluter varje panelport till switchen. Switchen länkar upp till routern. Total extra kostnad jämfört med en switch-only setup: ungefär $20–$30 för en grundläggande 12-portars patchpanel. Fördelar: din garderob är organiserad, kablar är märkta och att omfördela alla rums anslutningar till en annan switchport eller VLAN tar några sekunder.

Alternativ B: Direkt till switch (ingen patchpanel)

Varje kabeldragning får en RJ45-kontakt krympt i änden och ansluts direkt till switchen. Detta fungerar perfekt och sparar $20–$30. Nackdelen är att varje kabel måste vara tillräckligt lång för att nå switchen direkt och det finns inget flexibelt omtilldelningslager – att flytta en anslutning innebär att fysiskt koppla ur och dra om styva permanentkablar.

För sex eller färre körningar i en hemmamiljö är alternativ B verkligen bra. För 12 eller fler körningar, eller någon installation som kan växa, a nätverkspatchpanel är starkt värt den lilla investeringen.

Specialfall: Patchpaneler med inbyggd switch

Det finns produkter på marknaden som kombinerar patchpanelfunktionalitet med switching – ibland kallade "smarta patchpaneler" eller "intelligenta patchpaneler." Det här är nischprodukter som främst riktar sig till datacenter som behöver spåra fysiska lageranslutningar automatiskt. De använder sensorer och mjukvara för att logga vilken patchkabel som är ansluten till vilken port, vilket hjälper till med dokumentation och revision i stora miljöer med tusentals anslutningar.

Men även intelligenta patchpaneler är inte nätverksväxlar. De kräver fortfarande en nedströmsswitch för att tillhandahålla faktisk nätverksanslutning. De är ett tilläggslager för hantering, inte en ersättning för byte av hårdvara. Priserna för dessa system börjar i hundratals dollar per panel och skalas snabbt – de är inte relevanta för installationer hemma eller på små kontor.

Det finns också PoE (Power over Ethernet) injektorpaneler som kan lägga till PoE-förmåga till en icke-PoE-switch, men återigen, dessa fungerar tillsammans med en switch, inte istället för en. För de flesta som läser detta är en vanlig passiv patchpanel ihopparad med en standardswitch det rätta tillvägagångssättet.

Hur du dimensionerar din switch och patchpanel korrekt

Ett av de vanligaste misstagen i hemmet och små kontorsinstallationer är att köpa hårdvara som är för liten för framtida behov. Att lägga till en andra patchpanel eller switch senare introducerar ytterligare komplexitet och kostnad. Här är praktiska riktlinjer för storlek:

Patch Panels storlek

• Räkna dina nuvarande kabeldragningar och lägg sedan till minst 25–50 % för framtida expansion. Om du har 16 körningar nu, köp en 24-portars panel.
• Standard patchpaneler för bostäder finns i konfigurationer med 12, 24 och 48 portar. 24-portar är den mest mångsidiga för användning i hemmet och på mindre kontor.
• Se till att panelkategorin (Cat5e, Cat6, Cat6A) matchar eller överstiger din kabelkategori. Att blanda en Cat6A-kabel med en Cat5e patchpanel begränsar din hastighet till Cat5e-prestanda.

Switch storlek

• Räkna dina patchpanelportar plus eventuella ytterligare enheter som ansluter direkt till switchen (NAS, servrar, WAP). Lägg till 2–4 portar med overhead.
• Om du planerar att driva åtkomstpunkter eller IP-kameror direkt över Ethernet, välj en PoE-switch. Standard PoE ger upp till 15,4W per port; PoE ger upp till 30W. De flesta moderna WiFi 6-åtkomstpunkter kräver PoE eller högre.
• För hemmabruk räcker det vanligtvis med en ohanterad gigabit-switch. Om du vill ha VLAN – till exempel att separera IoT-enheter från ditt huvudnätverk – behöver du en hanterad switch.
• Överväg en SFP-upplänksport om du kanske vill ha en 10G-anslutning till en NAS eller server i framtiden, även om du inte behöver det idag.

Ett typiskt välplanerat hemställ för ett medelstort hus kan innehålla en 24-portars Cat6 patchpanel, en 24-portars gigabit hanterad switch och en router , allt monterat i ett 6U eller 9U väggmonterat rack. Den totala utrustningskostnaden för denna typ av installation uppgår till ungefär $200–$400 beroende på varumärkesval och om PoE behövs.

Märkning och dokumentation: Steget de flesta hoppar över

Att ha både en patchpanel och en switch lönar sig bara fullt ut om du märker båda ordentligt. Den mest frustrerande situationen i alla trådbundna nätverk är att stå framför ett rack fullt av patchkablar utan en aning om vilken port som ansluter till vilket rum. En kabeltestare med tongenerator löser detta problem om det händer, men bra märkning förhindrar det helt.

Bästa praxis är att tilldela varje kabeldragning ett nummer eller en kod innan du installerar den. Märk till exempel varje kabel i båda ändar — vid vägguttaget och vid patchpanelen — med samma identifierare: "LR-1" för vardagsrumsport 1, "OFF-1" för kontorsport 1, och så vidare. Markera motsvarande patchpanelport med samma etikett med hjälp av en etikettmaskin eller tryckta portinsatser. Dokumentera sedan mappningen mellan patchpanelportar och switchportar i ett enkelt kalkylblad eller nätverksdiagram.

Detta tar 30–60 minuter extra under installationen och sparar enorma mängder tid vid senare felsökning. En omärkt patchpanel med 24 portar och en blandning av identiska grå patchkablar är nästan omöjlig att hantera effektivt , speciellt om någon annan måste arbeta på nätverket senare.

Vanliga misstag när du använder en patchpanel och byter tillsammans

Även erfarna installatörer stöter på problem som kan undvikas. Här är de vanligaste felen:

• Använda patchkablar av dålig kvalitet: De långa permanenta kabeldragen är vanligtvis av hög kvalitet, men folk använder ofta billiga patchkablar mellan panelen och switchen. Dåliga patchkablar orsakar intermittenta anslutningsproblem som är irriterande att diagnostisera. Använd kablar klassade för minst samma kategori som dina strukturerade kablar.
• Felaktig punch-down-teknik: Varje ledare måste stansas ner i rätt läge enligt antingen T568A eller T568B kabelstandarder - och båda ändarna av varje kabeldragning måste använda samma standard. Att blanda T568A vid vägguttaget och T568B vid patchpanelen ger ett korsat par och ingen länk.
• Överskrider kanalgränsen på 100 meter: Den totala kanallängden – permanent kabeldragning plus patchkablar i båda ändar – får inte överstiga 100 meter för Cat5e och Cat6. Patchkablarna vid vägguttaget och vid racket räknas båda mot denna summa. Håll patchkablar korta (0,5–1 meter i varje ände) för att bevara så mycket av budgeten på 100 meter som möjligt för den permanenta körningen.
• Att köpa fel patchpanelkategori: Som nämnts tidigare måste patchpanelen matcha din kabelkategori. Att installera en Cat5e-panel på Cat6A-körningar är ett vanligt och kostsamt misstag som permanent begränsar din prestanda.
• Ingen kabelhantering: Utan horisontella kabelhanterare mellan patchpanelen och switchen, tappar patchkablarna och trasslar ihop sig till en ohanterlig röra inom några månader. En 1U kabelhanteringspanel mellan varje utrustning kostar cirka 10–15 USD och är väl värt det.
• Testning körs inte efter uppsägning: Använd alltid en grundläggande kabeltestare vid varje körning efter nedstansning, innan du stänger väggar eller drar igenom nya kablar. Att testa varje körning tar cirka 30 sekunder och avslöjar omedelbart eventuella ledningsfel, öppna par eller kortslutningar.

Sammanfattning: Rätt sätt att tänka på patchpaneler och switchar

A nätverkspatchpanel är ett organisatoriskt verktyg för strukturerad kabeldragning. Den är helt passiv, kräver ingen ström och ger noll nätverksfunktionalitet på egen hand. En nätverksswitch är den aktiva hjärnan i ditt trådbundna nätverk — utan den kommunicerar ingenting. Du behöver en switch oavsett om du använder en patchpanel.

Patchpanelen är valfri i den meningen att du kan köra kabeldragningar direkt till en switch och hoppa över panelen helt. Men för alla installationer med mer än en handfull kabeldragningar betalar patchpanelen sig själv i organisation, flexibilitet och tidsbesparing. En 24-portars Cat6 patchpanel kostar mindre än $40 och gör hanteringen av ett strukturerat kabelsystem dramatiskt enklare i många år framöver.

Om du planerar en ny installation, köp båda. Matcha dem till samma kabelkategori, märk allt tydligt, använd kvalitativa patchkablar mellan dem, så får du en trådbunden nätverksinfrastruktur som kan tjäna ditt hem eller kontor på ett tillförlitligt sätt i ett decennium eller mer med minimalt underhåll.
