Vad är ett patchpanelnätverk? Jag ska berätta svaret.

En nätverkspatchpanel är som den "centrala kontrollpanelen" eller "kopplingsdosan" för hela nätverkskabelsystemet.
Om du jämför nätverksportarna på väggarna i ditt företag eller hem med eluttag, så är patchpanelen "grenuttaget" som centralt hanterar dessa uttag.

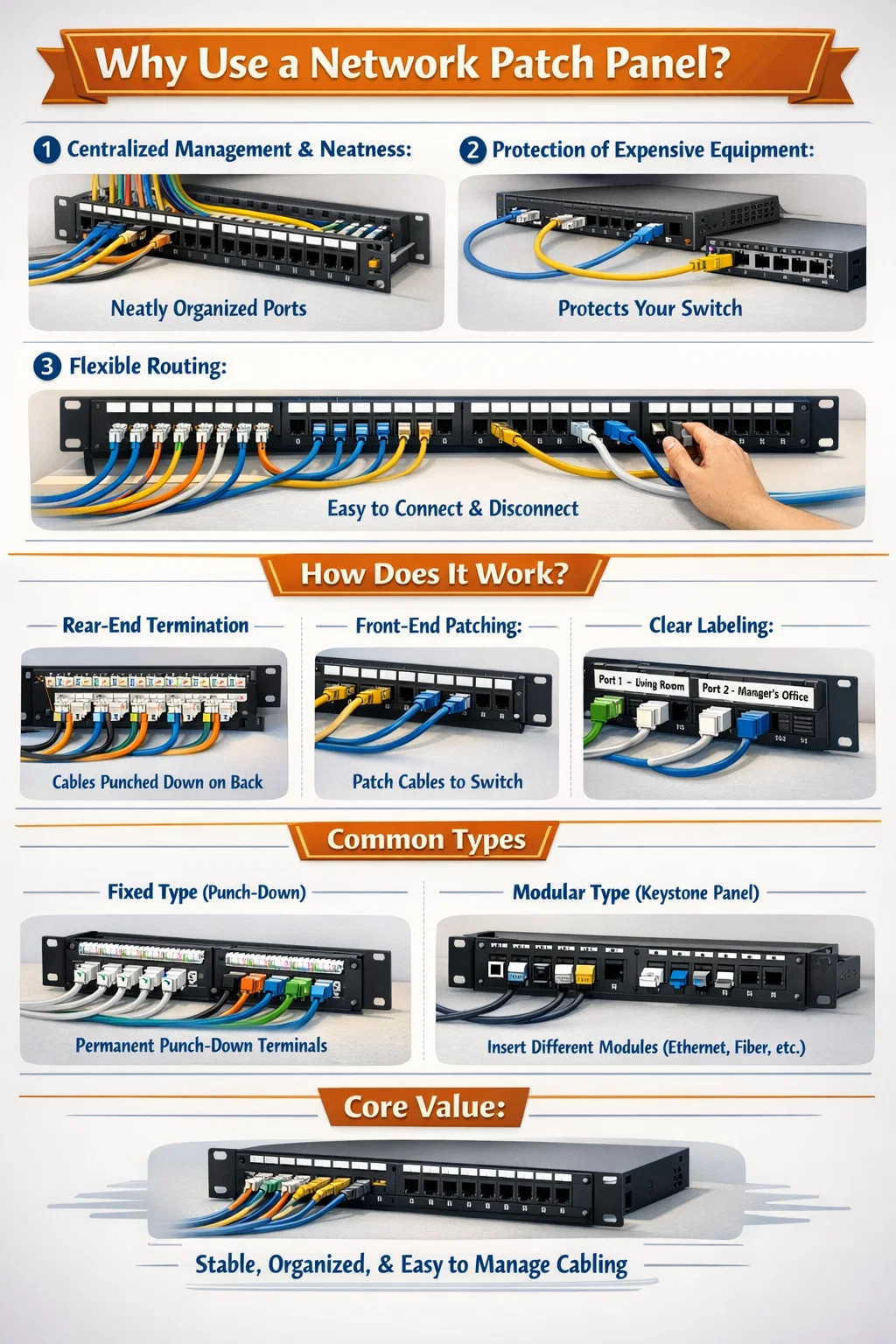

1️⃣ Varför använda en Nätverkspatchpanel ?

Centraliserad hantering och snygghet:

Tänk dig om du hade nätverkskablar från 20 rum direkt anslutna till en switch; om kablarna trasslar ihop sig blir det en enda röra. Med en nätverkspatchpanel är alla långa kablar som kommer ut från väggarna snyggt fastsatta på baksidan av panelen, medan fronten har en serie snyggt arrangerade portar.

Skydd av dyr utrustning:

Nätverkskablarna i väggarna är vanligtvis ganska stela (enkeltrådig kopparkärna), och frekvent in- och urkoppling kan lätt gå sönder eller skada switchens portar. Med hjälp av en patchpanel kan du ansluta patchpanelen och switchen med flexibla patchkablar. Även om täta anslutningsbyten behövs, kommer endast de billiga patchkablarna att skadas, inte huvudkablarna i väggen.

Flexibel routing:

Om du vill ge nätverksåtkomst till rum 1, hitta helt enkelt motsvarande port på nätverkspatchpanelen och anslut den till switchen med en kort patchkabel. Vill du koppla bort? Koppla bara ur patchkabeln; det finns ingen anledning att röra kablarna i väggen.

2️⃣ Hur fungerar det?

Bakre terminering: Nätverkskablarna (vanligtvis Cat6 eller Cat6a) som dras från olika rum under renoveringen "termineras" på baksidan av patchpanelen. Denna process kallas "stansning" och kabeländarna är permanent fixerade där och rör sig inte.
Front-end patchning: Framsidan av patchpanelen har en rad standardnätverkskabelgränssnitt. Du använder helt enkelt korta nätverkskablar (patch-kablar) för att ansluta portarna på patchpanelen till den intilliggande nätverksswitchen, och nätverket är anslutet.
Tydlig märkning: Patchpaneler har vanligtvis etikettöppningar. Du kan tydligt märka "Port 1 - Living Room", "Port 2 - Manager's Office", vilket gör felsökning av nätverksproblem mycket enklare.

3️⃣ Vanliga typer

Fast typ (Punch-down typ): Gränssnitten är redan fixerade på panelen; du trycker helt enkelt trådkärnorna på plats.
Modulär typ (tom paneltyp): Panelen har endast hål; du kan sätta in olika typer av keystone-jack efter behov (till exempel kan vissa hål förses med nätverkskabelmoduler, andra med fiberoptiska moduler). Denna metod är den mest flexibla och är för närvarande ett mycket populärt tillvägagångssätt.

4️⃣ Kärnvärde

Syftet med en nätverkspatchpanel är inte att göra nätverket snabbare, utan att göra det mer stabilt, estetiskt tilltalande och lättare att underhålla. Det är skiljelinjen mellan professionell och rörig kablage.
