Vad är en keystone -jack inom nätverk?

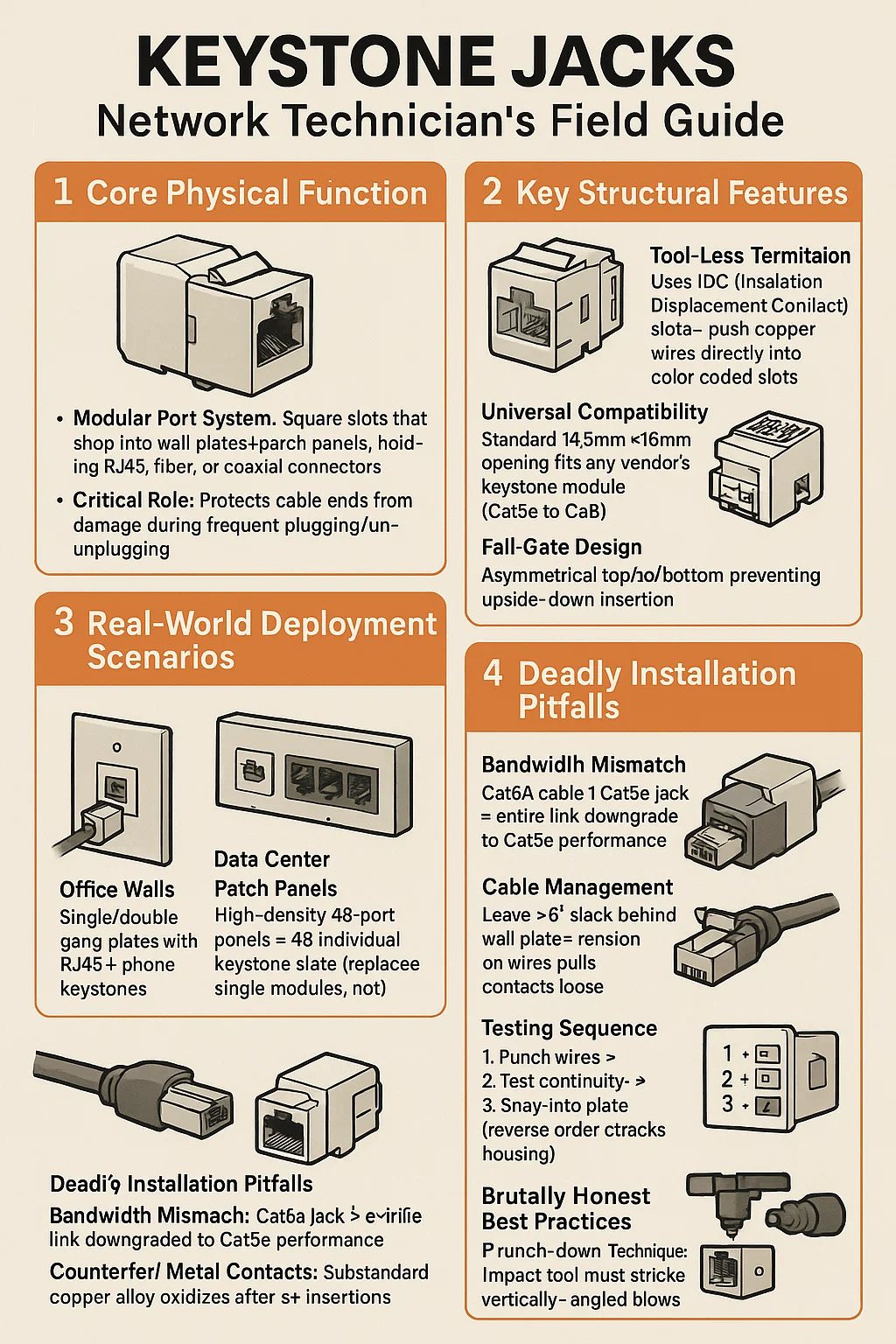

Keystone jacks : Nätverksteknikerens fältguide

1. Kärnan fysisk funktion

Modulära portsystem: fyrkantiga spår som knäpps i väggplattor/lapppaneler, håller RJ45, fiber eller koaxiella kontakter. Konverterar kablar i väggen till användarnas tillgängliga portar.
Kritisk roll: Skyddar kabel slutar från skador under ofta pluggning/koppling.

2. Viktiga strukturella funktioner

Verktygslös avslutning: Använder IDC (isoleringsförskjutningskontakt) Slots-Push koppartrådar direkt i färgkodade spår; Blad Pierce isolering för kontakt.
Universal Compatibility: Standard 14,5 mm × 16mm Öppning passar alla leverantörs Keystone -moduler (CAT5E till CAT8).
Fail-Safe Design:
Asymmetrisk topp/botten förhindrar upp och ned insättning.
T568A/B -kopplingsdiagram gjutna till bostäder.

3. Scenarier för verklig värld

Kontorsväggar: Enstaka/dubbla gängplattor med RJ45 -telefonknappar (data/röstseparation).
Data Center Patch Panels: High-Density 48-Port-paneler = 48 enskilda keystone-spår (ersätta enstaka moduler, inte hela panelen).
Hybridmiljöer: Kontrollrumspaneler blandar RJ45 LC Fiber HDMI -keonstones (t.ex. CCTV -övervakningsstationer).

4. Deadly installation fallgropar

Bandbredd Mismatch: CAT6A CABLE CAT5E JACK = Hela länk nedgraderad till CAT5E -prestanda.
Förfalskade metallkontakter: Undermålig kopparlegering oxiderar efter 5 insertioner → paketförlust (efterfrågan fosforbronskontakter).
Skärmning okunnighet: Att använda skärmade uttag med UTP -kabel skapar markslingor (brum/störningar).

5. Brutalt ärliga bästa praxis

Punch-down-teknik: Impact Tool måste slå vertikalt-klädda slag smickledare.
Kabelhantering: Lämna ≥6 "Slack bakom väggplattan - spänning på ledningar drar loss kontakter.
Testningssekvens:
Punch -ledningar → 2. Testkontinuitet → 3. Snabb i plattan (omvänd ordning sprickor bostäder).
